弹簧每个参数的符号代表的意思

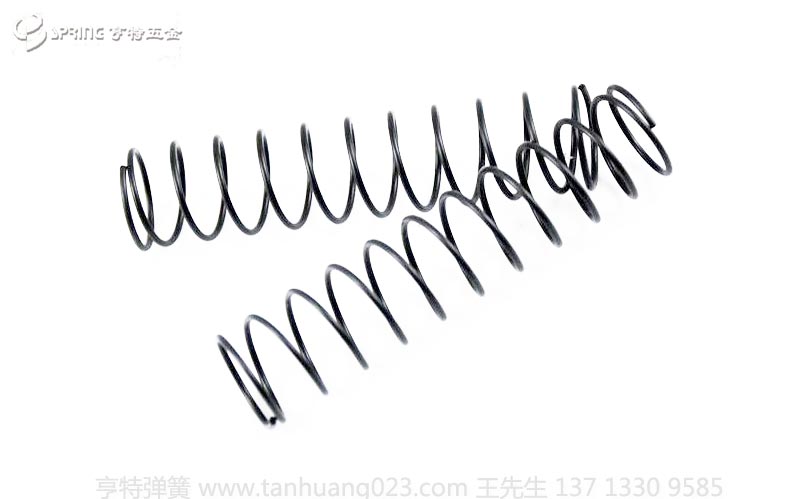

用弹簧钢丝绕制成的螺旋状弹簧。圆柱螺旋压缩弹簧各部分名称及尺寸关系:
  1.簧丝直径d,制造弹簧的钢丝直径。
  2.弹簧外径D0,弹簧的最大直径。
  3.弹簧内径D1,弹簧的最小直径,D1=D-2d。
  4.弹簧中径D2,弹簧的平均直径,D2=D-d。
  5.节距t,除两端支承圈外,相邻两圈的轴向距离。
  6.有效圈数n、支承圈数n2和总圈数n1,为使压缩弹簧工作时放置平稳、受力均匀,制造时会将弹簧两端并紧且磨平。并紧磨平的部分只起支承作用,故为支承圈。支承圈有1.5、2、2.5圈三种,2.5圈用的最多。其余个圈保持相等的节距,称为有效圈数。总圈数n1即为有效圈数n与支承圈数n2之和。
  7.自由高度H0,弹簧不受外力作用时的总高度,H0=nt+(n2-0.5)d。
  8.展开长度L,制造弹簧所用的坯料长度,L≈n1√(πD2)²+t²。
