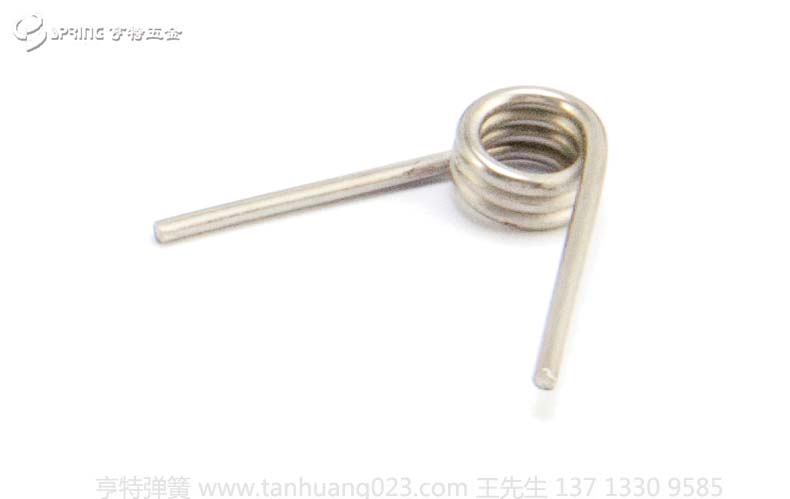

扭转弹簧几何尺寸检测



扭转弹簧几何尺寸检测内容包括;材料直径、自由长度、自由角度、弹簧直径、总圈数、扭臂长度、扭臂弯曲角度等。他们的具体检测方法如下。
1.弹簧自由长度的检测弹簧自由长度万。的极限偏差按国标的规定。密圈弹簧的自由长度不作考核。其检测方法参熊压缩弹簧。
2.弹簧自由角度的检测有特性要求的弹簧,自由角度不作考核。无特性要求的弹簧.自由角度的极限偏差按国标规定。弹簧自由角度的检测可用角度规、工具显微镜或专用量具。角度规检测自由角度的方法是调节角度规夹角使之与两臂重合,其所夹角度即为弹簧的自由角度。应用工具显微镜检测自由角度的方法为:将弹簧一扭臂平放在工作台上,另一扭臂与之保持平行状态;调节焦距,使其中一扭臂成像处于最佳状态;调节标尺线与此扭臂重合,记录目镜中角度的读数口应用同样方法可测得另一扭臂的角度读数。两角度读数的差值即为弹簧的自由角度。
3.弹簧扭臂长度的检测弹簧扭臂长度的极限偏差按国标规定。直臂和形状简单的弯曲扭臂可用游标深度尺或游标卡尺检测其长度,形状复杂的扭臂用投影仪或游标卡尺检测其长度。具体检测方法参照弹簧自由角度的检测。
4.弹簧扭臂弯曲度的检测弹簧扭臂弯曲度的检测部位及其极限偏差按国标所示规定。弹簧扭臂弯曲度可用角度规和工具显微镜检测。其具体方法可参照弹簧自由角度的检测口
5.弹簧直径的检测直径的检测参照压缩弹簧直径的方法。弹簧外径的极限偏差按国标规定。扭转弹簧材料直径和总圈数的检测参照压缩弹簧的检测方法进行。扭转弹簧在大批量生产时,可用专用量具检测其自由长度、弹簧内径、自由角度和扭臂长度等。
