常见的气动元件实现的动作方式有叁种:直线往返运动﹑连续转动﹑摆动,对应的气动元件为:气缸﹑气马达﹑摆动式气缸和齿轮齿条驱动摆动。直线运动气缸气缸是一种将压缩空气的能量转化为机械能的元件,是常用的气动执行元件。为带有簧片开关作为反馈的双作用气缸的结构。
气缸是一种将压缩空气的能量转化为机械能的元件,是常用的气动执行元件。直线运动气缸主要由前﹑后端盖,活塞,活塞杆,缸体,密封件等装配而成,活塞沿着缸体滑动,并靠活塞密封圈保持密封,活塞杆与驱动机构连接,传递压力。气缸按实使用条件不同,其结构形式和种类狠多。按压缩气体对气缸活塞端面作用力的方向分可以分为:单作用气缸和双作用气缸。
单作用气缸
活塞只有一侧有压缩空气进入,即气缸上只有一个压缩空气的入口,故只有一侧有气压推力作用,气缸的工作行程仅限在一个方向。气缸的活塞可在弹簧﹑重力或其他外力的作用下回復到原来的位置。

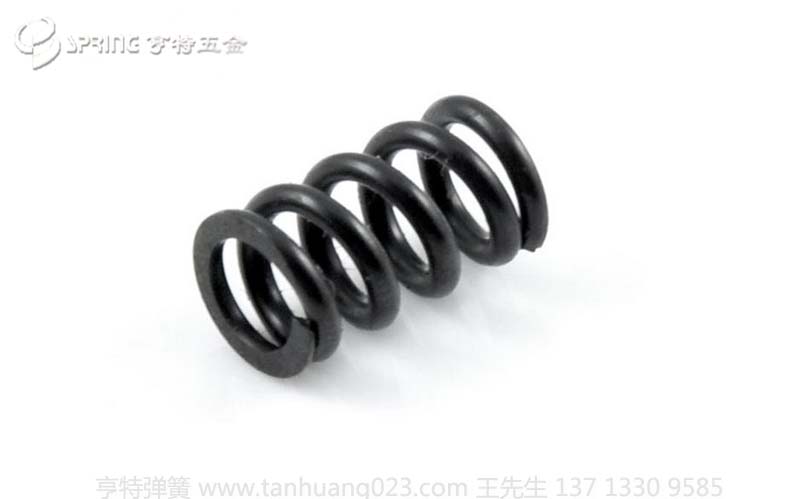

弹簧復位的单作用气缸工作原理：深蓝色表示有压缩气体进入,淡蓝色表示排气。当近气口有压缩气体进入时,活塞在气体压力的作用下压缩弹簧向右移动,当没有压缩气体进入时,活塞在弹簧力作用下退回到原来的位置。
靠重力復位的单作用气缸工作原理,深蓝色表示有压缩气体进入,淡蓝色表排气(动画)。
双作用气缸当活塞两侧交替地有压缩空气进入和排出时,其伸出和压回方向均有气压推力作用,使活塞向两个方向运动,两个方向的运动速度均可以通过调整气压而控制。活塞的两侧各有一个进气口,当一侧进气时,另一侧作为排气口,反之亦然。
