电磁铁弹簧



电磁铁
在电磁铁工作过程中,决定其能否将衔铁吸合的是平均吸力的大小,即通常所说的交流电磁铁吸力。由于单相交变磁通所产生的吸力在每一周期内有两次经过零点,所以在工频电路上,每秒钟内有100次经过零点。当吸力为零时,衔铁因失去吸力而开始返回,还没有离开多远时,又被吸住,如此往复,形成振动,产生噪音,损坏零件。一般用分磁环(一般为闭合的铜环,也称短路环)套在部分铁心上就可减小振动,它是利用通过环内和端面的磁通有相位角差,这两磁通产生的电磁吸力不同时为零,两吸力叠加形成的总吸力任何时刻都不为零。在衔铁闭合位置,如果总吸力的最小值大于作用在衔铁上的反作用力,则可以基本上消除电磁铁的振动和噪音。但吸力仍然是脉动的,故交流电磁铁一般均发出轻微的“嗡嗡”声,俗称“交流声”。

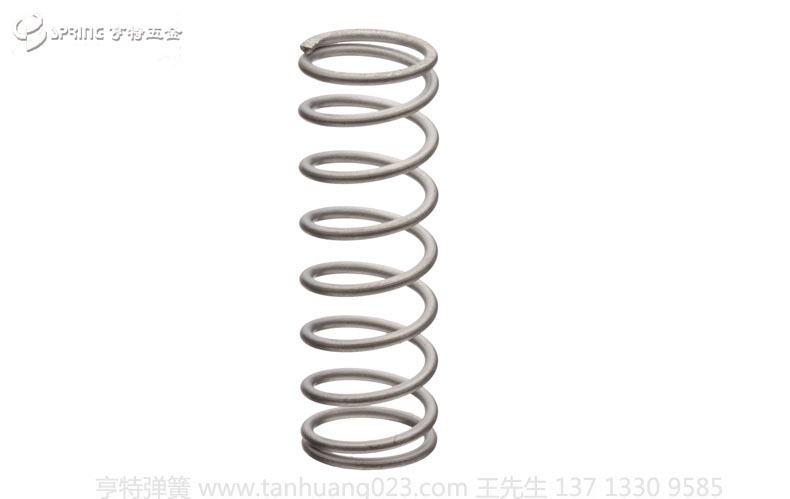

电磁铁弹簧的反力特性
可能有的反力有:反力压缩弹簧力(主要)、触头弹簧力、摩擦阻力、重力等。触头弹簧力,它只存在于动静触头刚接触到完全闭合的这个过程中。反力弹簧力,它随工作气隙减少而增大,在触头由开断状态向闭合状态变化时,始终存在为一斜直线;

电磁铁的吸力特性与反力特性的配合
对于一个电磁铁,如果吸力特性与反力特性配合不好,将影响其工作可靠性、寿命、参数等。对于不同性能的电磁铁,其配合有些差别,但总的要求是:吸合时,吸力大于反力,释放时,反力大于吸力(或等于)。当特性配合不好时,可改变吸力特性:调整工作气隙、线圈电流、电压等;也可以改变反力特性:如反力压缩弹簧等。
