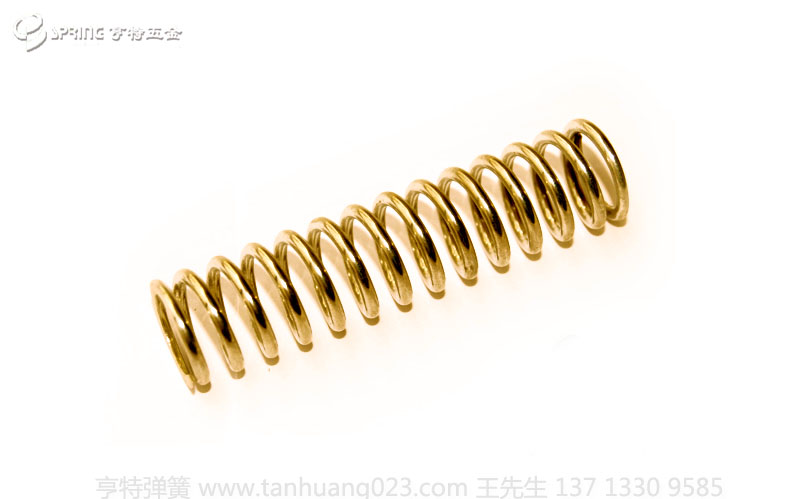

自力式温控阀记忆合金弹簧



温控阀作为供热系统室温调控的部件,既是一种高效的建筑节能产品,也是实施热计量必不可少的环节。温控阀的使用解决了热能的浪费问题,为终端用户提供了有效的节能手段。它是无需外加能量即可工作的比例式调节控制阀,它通过改变采暖热水流量来调节、控制室内温度,是一种经济节能产品,它还能大大提高居室舒适度。目前市场上有一种较为成熟的温控阀产品能够实现自动启停阀门的装置,它采用液体温包传递温度给热敏元件——记忆合金压缩弹簧,利用合金弹簧对温度的感应特点控制封堵阀门开闭。但实际应用时,合金弹簧特性线为非线性,当温度降到一定程度时,合金弹簧支撑力过大,阀门不能及时开启,造成调控失效。

温控阀的构造
温控阀装置外部的零件,依次是外壳、下端连接件、八角连接螺母、底阀连接件,它们确定了装置的外形,对里面的零件起到了固定、连接、支持的作用。紧固件确定并调整内部零件的位置,它结构稳定的配合了其它零件。内部其它零件由上依次是温包,Ti—Ni记忆合金弹簧组,隔热橡胶棒,塑料阀,磁力耦合结构,支撑弹簧及支撑弹簧套,其中隔热橡胶棒,塑料阀在装置中间隔绝上下热量的流动,提高了装置的温控精度。

温控阀的工作原理
温控阀利用阀的感温原件来控制阀门开度,其工作过程为:当室内温度升高时,感温材料膨胀,压缩弹簧,从而带动阀杆,使阀口关小,散热器的进水量因此减小,使得对室内的散热量减少,从而降低室温;反之,阀杆弹回,阀口开大,进水量增大,供给室内的热量增加,升高室内温度。

当房间有其它辅助热源时(如白天的太阳光,及其它发热体等),阀门自动关小使散热器的进水量减小,最终达到节约能源的目的,它还能大大提高居室舒适度。

自力式温控阀的整体结构是由其核心部件——记忆合金弹簧的尺寸决定的。该记忆合金弹簧受压较大,尺寸又受安装条件限制,故目标要求为记忆合金弹簧的质量最小。其中弹簧材料为Ti-50.8Ni记忆合金,最大工作载荷Pmax为95N,最小工作载荷为60N,弹簧寿命为104h,弹簧直径d的取值范围为1~4mm,中径D2的取值范围为10~30mm,工作圈数n不应小于4.5圈,弹簧旋绕比C不应小于4,弹簧一端固定,一段自由,弹簧变形量不小于10mm。
