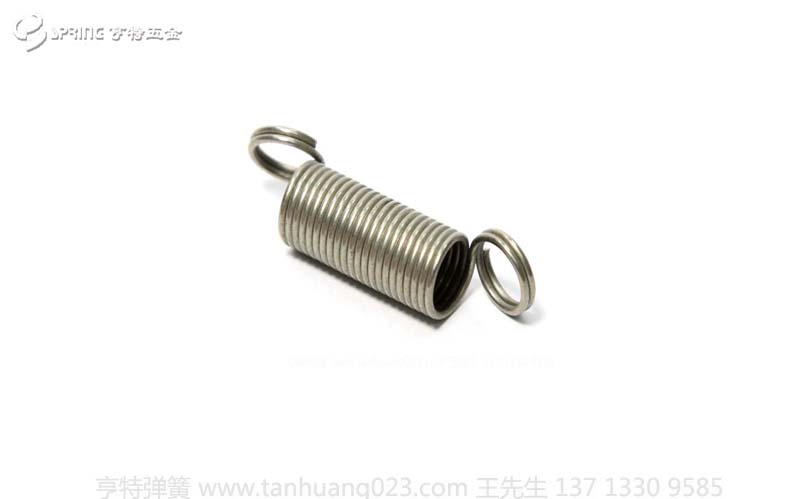

开关操作机构弹簧:利用弹簧拉伸和收缩所储存的能量进行合、分闸控制,其功能不但能满足电动操作还可以进行手动分、合闸操作。开关操动机构弹簧是一种以弹簧作为储能元件的机械式操动机构。弹簧的储能借助电动机通过减速装置来完成,并经过锁扣系统保持在储能状态。开断时,锁扣借助磁力脱扣,弹簧释放能量,经过机械传递单元使触头运动。弹簧操动机构结构简单,可靠性高,分合闸操作采用两个螺旋
压缩弹簧实现。储能电机给合闸弹簧储能,合闸时合闸弹簧的能量一部分用来合闸,另一部分用来给分闸弹簧储能。合闸弹簧一释放,储能电机立刻给其储能,储能时间不超过15s(储能电机采用交直流两用电机)。
开关分闸,此时合闸弹簧为储能(分闸弹簧已释放)状态,凸轮通过凸轮轴与棘轮相连,棘轮受到已储能的合闸弹簧力的作用存在顺时针方向的力矩,但合闸触发器和合闸弹簧储能保持掣子的作用下使其锁住,开关保持在分闸位置。
开关合闸,当合闸电磁铁被合闸信号励磁时,铁心杆带动合闸撞杆先压下防跳销钉后撞击合闸触发器。合闸触发器以顺时针方向旋转,并释放合闸弹簧储能保持掣子,合闸弹簧储能保持掣子逆时针方向旋转,释放棘轮上的轴销B。合闸弹簧力使棘轮带动凸轮轴以逆时针方向旋转,使主拐臂以顺时针旋转,断路器完成合闸。
