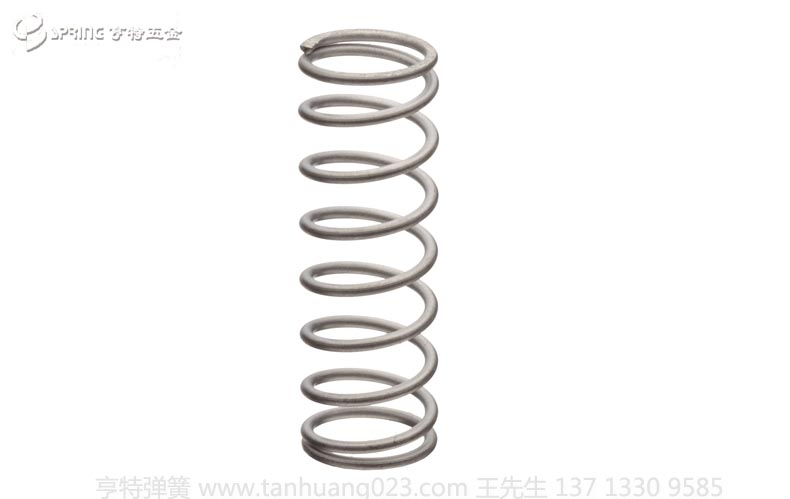

压缩弹簧的计算,可以通过我司在线压缩弹簧计算器进行在线计算。此计算器可以通过参数的自行设定计算出此时的力度大小,重量及单价等。也可以通过以面的公式进行计算。
压缩弹簧计算公式:
压缩弹簧力度KG=切变模量x线径x线径x线径x线经/8/中径/中径/中径/有效圈数x工作行程
切变模量为固定值,不锈钢为7200,钢丝为8000,琴钢为8200。这个值从理论上是可以固定选择,但由于制工艺和制造水平的差异,进口的和国产的材料是不同的!进口的材料切变模量可以达到这个标准值,但国产的会低一些,钢丝类就低的更多。国产材料不锈钢为7000或更低,钢丝为8000或更低,琴钢为8000或更低。这个就可以直接的体现出为什么进口材料生产的弹簧稳定性和寿命要好很多的原因!
有效圈数,总圈数减去工作时不产生变形的支撑圈数即为有效圈数。
工作行程,压缩弹簧从不受力的自由状态到工作时弹簧被压缩的距离。
通过上面的公式我们来计算下面的参数是否正确:

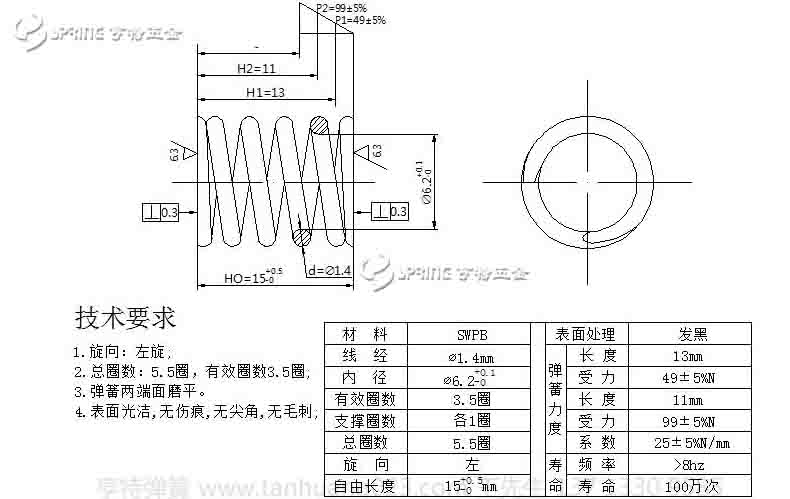

公式里所需参数,线径、中径、效圈数、和工作行程。我们把图纸里的参数代入试中为:
压缩弹簧系数为8000x1.4x1.4x1.4x1.4/8/(6.2+1.4)/(6.2+1.4)/(6.2+1.4)/3.5=2.5KG
压缩弹簧力度为(15-13)x2.5=5kg
1KG=9.8N所以5KG=49N
检证结果和图纸吻合。
式中:
中径:内径+线径
工作行程:自由长度-工作长度
压缩量:压缩量就是弹簧能被压缩的极限行程,压缩量=自由长-压并高
旋绕比:旋绕比=中径/线径。
