沙发骨架拉簧安装



  沙发拉簧掉了怎么安装,其实这个问题不难,沙发拉簧的安装只需要知道沙发骨架的结构和组成就可以了。下面为沙发骨架的结构说明:

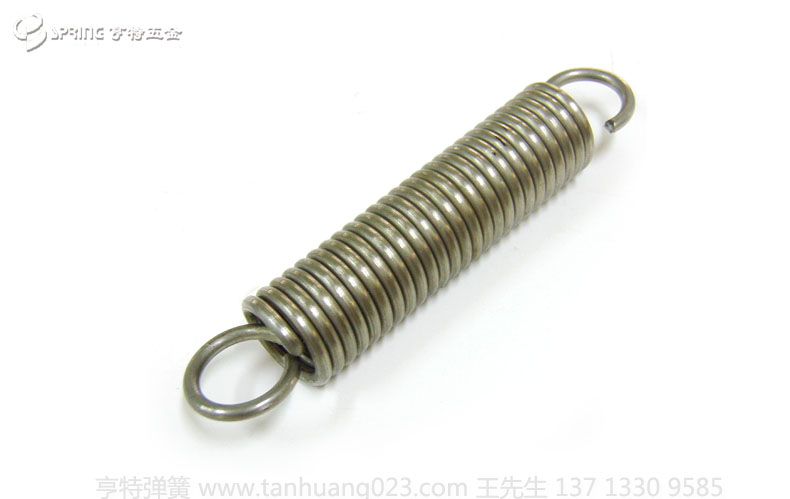

  沙发骨架,其包括有底座,底座通过左右支架里的连杆传动伸缩结构分别连接搁脚板上的角铁和靠背架,连杆传动伸缩结构为第一连杆与第二连杆、主板通过各自连接点组成一件整体,从而作为支架的主体,在支架的主体上分布有定位挡销,第一连杆上端与第四连杆上端、同时第四连杆、第五连杆下端与底座呈固定铰接,第六、七、八、十连杆与主板、角铁组成两个连动四连杆结构,再连接角铁,第十二、十三连杆一端分别与第十一连杆两端呈活动铰接,而第十一连杆通过中间孔与主板上轴活动固定,第十三连杆另一端与连动四连杆结构中第七连杆中间孔呈活动铰接,第十二连杆另一端与第五连杆中间孔为活动铰接,另有连接和带动第十三连杆伸缩动作的手动结构,左右支架里第一连杆与第五连杆之间拉有骨架拉簧,同时手动结构里连杆与主板之间拉有骨架拉簧,其特征在于第一连杆是块整体的三角板,第二连杆上端与第五连杆上端和主板直接活动铰接在一起的。

  上述手动结构为第十六连杆外端与第十七连杆一端为活动铰接,第十七连杆另一端与第十三连杆中间呈活动铰接,第十七连杆中间有骨架拉簧孔,同时第十六连杆冲有方孔,插接有主轴,其穿在左右支架主板孔中,第十六连杆上还设置有定位档销。或者为活动地铰接在支架上的三角板其一边压在第十六连杆定位挡销上面,另一边通过销孔与拉索连接,拉索另一端与固定在沙发扶手上扳手连接,扳手安装在扳手座中,三角板上有骨架拉簧孔。
