弹簧怎么看规格 弹簧规格测量


弹簧怎么看规格

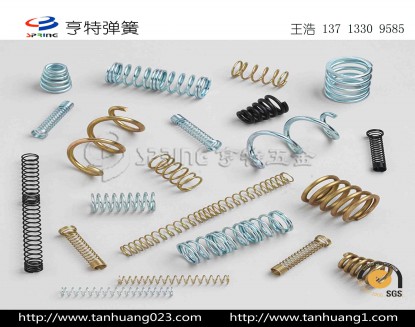

弹簧一般由以下基本参数组成：1.材料；2.螺距；3.弹簧丝线径；4.弹簧外径；5.弹簧长度；6.弹簧两端特征；
压缩弹簧规格一般表达为：线径x外径x总长x总圈数。
拉伸弹簧规格一般表达为：线径x外径x总长x有效圈数+钩部的具体规格。如：钩长、开口、两钩相对角度等。
扭转弹簧规格一般表达为：线径x外径x有效圈数+扭臂的具体规格。如：各直线位长、R位、角度等。

弹簧的型号规格表示方法、检测方法和用具
弹簧丝直径d：制造弹簧的钢丝直径。弹簧钢丝直径一般用千分尺测量，也可以用卡尺进行测量。
弹簧外径D：弹簧的最大外径。用卡尺在弹簧外测测量。
弹簧内径D1：弹簧的最小外径。用卡尺在弹簧内测测量。
弹簧中径D2：弹簧外径和内径的平均直径。中径无法用工具进行测试，只能通过计算获得。它们的计算公式为：D2＝（D＋D1）÷2。
弹簧节距t：除支撑圈外,弹簧相邻两圈对应点在中径上的轴向距离成为节距,用t表示。弹簧节距的测量方式为，用卡尺轻卡两圈外侧减去一个线径大小，或轻卡两圈内侧加一根线径。卡数时必须垂直于两线圈之间。
有效圈数n：弹簧能保持相同节距的圈数，总圈数减去支撑圈数为有效圈数。检测方法为目视。
支撑圈数n2：为了使弹簧在工作时受力均匀,保证轴线垂直端面、制造时,常将弹簧两端并紧。并紧的圈数仅起支撑作用,称为支撑圈.一般有1.5T、2T、2.5T等,常用的是2T。检测方法为目视。
总圈数n1：有效圈数与支撑圈的和。即n1=n+n2。检测方法为目视。弹簧竖直将线头正对自己。从下至上一个整圆为一圈。数至最上端，最上端最后一个线头也算一圈。弹簧圈数存在着，0.25圈、0.5圈、0.75圈、和整圈1圈。
弹簧自由高度H0：弹簧在未受外力作用下的高度。检测方法用卡尺轻卡弹簧长度最高点，测试时弹簧不得受力。
螺旋方向：有左右旋之分,常用右旋,图纸没注明的一般用右旋。检测方法为目视。把弹簧线头正对自己弹簧缠绕方向向左起为左旋，弹簧缠绕方向向右即为右旋。
拉伸弹簧的测量涉及到，钩部大小和钩部开口，测量工具可用投影仪进行测试。
扭转弹簧的测量涉及到，测量扭转弹簧的扭臂长度、扭臂角度、扭臂R大小等，测量工具可用投影仪进行测试。。

弹簧规格型号列表
图号 线径 外径 圈数 自由长 材质 表面处理 备注
1 0.1 1.95 14 3.75 不锈钢 　 　
2 0.1 2 14 3 不锈钢 　 　
3 0.2 2.6 7 4.1 不锈钢 　 　
4 0.32 2.74 14 20 不锈钢 　 　
5 0.32 2.74 11 15 不锈钢 　 　
6 0.6 3 8.5 8 不锈钢 　 磨平
7 0.29 3.14 14 16.05 不锈钢 　 　
8 0.16 3.18 10 4.3 不锈钢 　 　
9 0.16 3.24 14 13.38 不锈钢 　 　
10 0.3 3.6 7 9 不锈钢 　 　
11 0.32 3.6 12.5 15.5 不锈钢 　 　
12 0.35 3.65 7 10 不锈钢 　 　
13 0.35 3.65 7 10 不锈钢 　 　
14 0.4 3.8 9 15 SWPB 蓝白锌 　
15 0.4 3.8 9 15 SWPB 三价彩锌 　
16 0.23 3.8 21.75 12.7 不锈钢 　 　
17 0.8 4.41 11 12.45 不锈钢 　 磨平
18 0.8 4.41 11 12.45 不锈钢 　 磨平
19 0.8 4.6 11 15.59 SWPB 三价铬 磨平
20 0.4 4.7 7.5 11 不锈钢 　 　
21 0.35 4.7 6 9.55 不锈钢 　 　
22 0.35 4.7 6 10.31 不锈钢 　 　
23 0.35 4.7 6 7.88 不锈钢 　 　
24 0.7 4.7 6.5 9.5 SWC 彩锌 磨平
25 0.7 4.7 5.5 9.5 SWPB 彩锌 磨平
26 0.7 4.7 5.5 9.5 SWC 彩锌 磨平
27 0.8 4.8 6 10 SWC 三价铬 　
28 0.6 4.8 5 8 SWC 蓝白锌 　
29 0.6 4.8 5 8 SWC 三价彩锌 　
30 0.6 4.8 4.5 6.6 80#碳钢 三价铬 　
