圆柱螺旋扭转弹簧的有心卷制 弹簧厂家

　　圆柱螺旋扭转弹簧的有心卷制 弹簧厂家

　　一般圆柱螺旋扭转弹簧的有心轴卷制也有两种方法;一种是连续卷制，即先卷制成一长串弹簧毛坯，再按工艺尺寸截断成单个毛坯，然后将毛坯端部簧圈展直加工出扭臂。另一种方法是单个卷制，在卷制前留出一端扭臂所需要的用料长度，卷制后剪断时再留出另一端扭臂所需的用料长度，然后加工出扭臂。

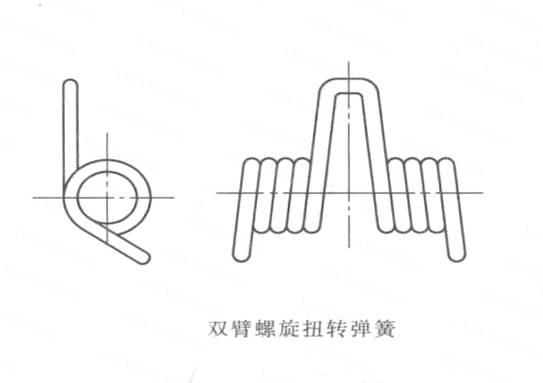

　　双臂扭簧的基本形状如图所示。它卷制装置形式很多，但基本原理相似。制前，经过计算展开长度后，将盘料切断校直，并制作成 U形，然后则在专门的卷簧装置上卷制。

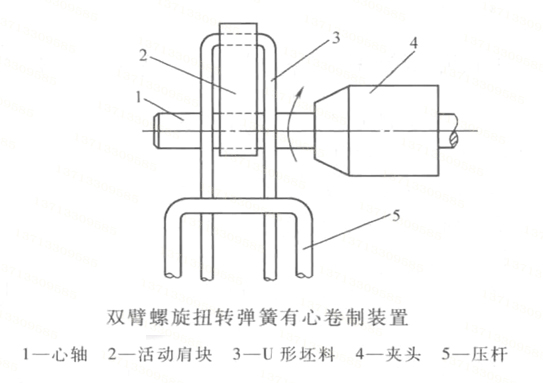

　　如图是卷制双臂扭簧示意图。卷制前，活动肩块2卡在心轴扁处，已做好的U形制卡在活动肩块2的槽内，心轴1夹紧在夹头4内，压杆5压住U形坯料3，使之贴紧心轴。用手工或动力带动心轴旋转，即可卷制完双臂扭簧。为安全起见，采用动力传动时，装置的转速宜低一些。
