拉伸弹簧的端部结构

拉伸弹簧的端部结构

  拉伸弹簧的端部结构

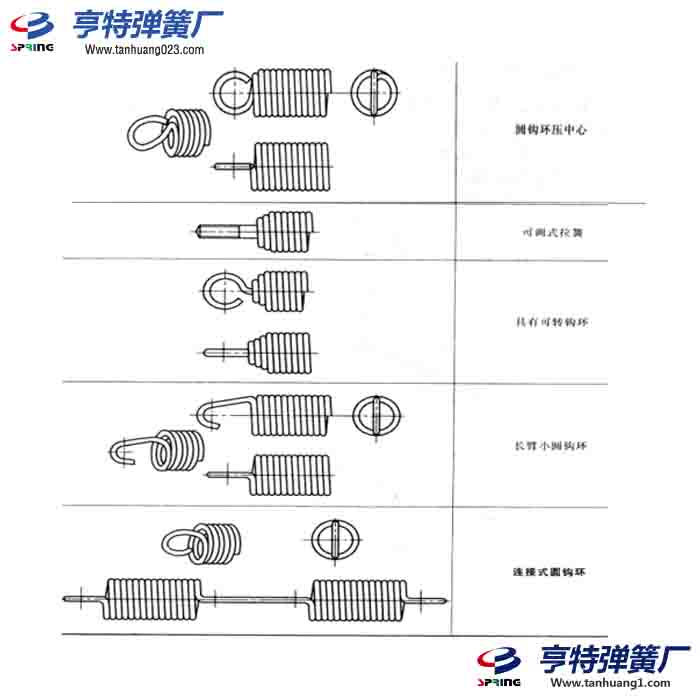

  拉伸弹簧的端部结构形式较多,其中常用的已纳入国家标准。拉伸弹簧的端部形状主要是钩环,这些钩环由末端弹簧圏或钢丝弯折而成。在设计或选取端部结构形式时,主要考虑弹簧在机构中的安装方法、安装空间、载荷性质等因素。在满足要求的前提下,尽量选用简单的结构形状。半圆钩环(LI和RLI),由弹簧末端弹簧圈弯扭至中心而成,弯扭处形成高的应力,适用于大旋绕比,而受载荷较小的弹簧。

    偏心圆钩环(LI和LV),由末端弹簧圈弯折而成,钩环位于弹簧圈边缘的切线位置,由于载荷的偏心和钩环根部90°的弯折,使钢丝承受较大的附加应力,这种端部结构形式适用于中等旋转比C=8 ~15,载荷较小或不重要的弹簧。位于弹簧圈中间的圆钩环扭中心(LⅢ和 RLI),也是由末端弹簧圈弯折扭至中心而成,过渡圆角半径大,与其他和偏心圆钩环相比,可以避免载荷的偏心,比较安全可靠,广泛用于旋绕比C<20,承受较高载荷的弹簧。

    LI和LⅨ是长臂钩环,多应用于钢丝直径较小的弹簧。所有用弯折加工构成的钩环,都在钢丝的弯折处产生比较大的应力集中,所以,用弯折加工构成钩环的端部结构,建议应用于材料直径在4mm 以下的弹簧。但由于这种方法简单,有时也用于材料直径达10mm 左右的弹簧。但应使弯折圆角半径尽可能增大,而且要圆滑,不得有伤痕。为了减小应力集中,可采用附加钩环结构,如可调式(LⅦ型)结构,把具有螺旋的圆柱塞旋入弹簧两端1.5~2.5圈,在圆柱塞上另加螺杆,这种结构适用于材料直径大于5mm的弹簧。也可将弹簧末端做成锥形闭合端,另外附加可转钩环(LⅦ)。两端钩环的相对位置,可以在一直线上或互成90,或成所需要的任意角度。
