拉伸弹簧参数测试方法

拉伸弹簧参数测试方法
  拉伸弹簧参数测试方法

  (1)弹簧特性

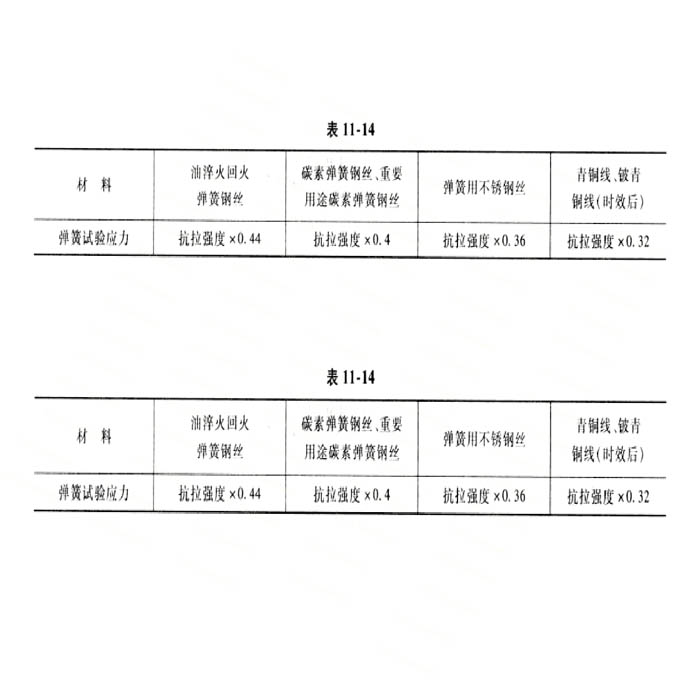

  弹簧特性的测量在精度不低于?%的弹簧试验机上进行,按图样规定测量其负荷或刚度。当测量指定变形量下负荷时,其预拉量由供需双方商定。弹簧特性的测定是将弹簧拉伸至试验负荷一次后进行。试验负荷应根据表11-14规定的试验应力计算:

  Fs=πdddd/8/D*τs

  式中:

  Fs-试验负荷(N)

  Τs-试验应力(Mpa)

  D-材料直径(mm)

  D-弹簧中径(mm)

  当旋绕比<6时,可用曲度系数K值进行修正,其公式变为:

  Fs=πdddd/8/K/D*τs



  注:油淬火回火类钢丝、碳素弹簧钢丝、重要用途碳素弹簧钢丝(琴钢丝),根据现场实用情况可以提高10%-15%。

  (2)内径或外径 用分度值小于或等于0.02mm的通用量具或专用量具测量,图样上标明外径或中径的测量外径,并以外径最大值为准;标明内径的测内径,并以内径最小值为准。

  (3)自由长度 自由长度用分度值小于或等于0.05mm的通用量具或专用量具测量4)钩环相对角度 两钩环相对角度采用专用量具或样板测量5)钩环位置度 钩环位置度用通用量具或专用量具测量。

  6)钩环钩部尺寸 钩环钩部尺寸用通用量具或专用量具测量。

  (7)表面质量 采用肉眼或用5倍放大镜目测检查弹簧表面。

  (8)表面处理 弹簧表面处理按有关技术标准或协议规定进行。

  9)疲劳试验 当需要检查疲劳寿命时,疲劳试验按GB/T 16947进行。

  5,检验规则(1)抽样检查 产品的验收抽样检查按JB/T 7944的规定,也可按供需双方商定。

  (2)产品的检验项目 产品的检验项目:永久变形;弹簧特性;内径或外径; 自由长度;钩环相对角度;钩环位置度;钩环钩部尺寸;表面质量;表面处理;总圈数;疲劳寿命(需要时进行)。

  (3)弹簧检查项目分类 弹簧检查项目分类见表11-15。

  注:图样有要求时,疲劳寿命、永久变形可作为A缺陷项目进行检查。
