去应力退火温度和时间 弹簧工厂

　　去应力退火温度和时间 弹簧工厂

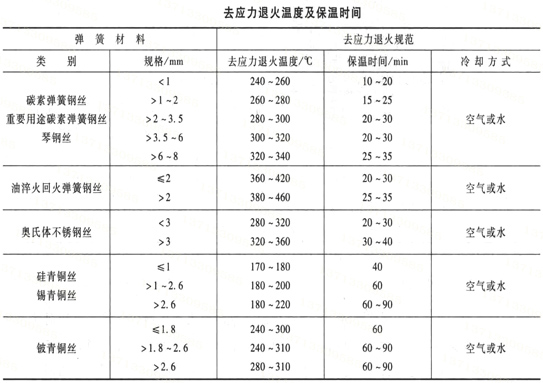

　　一般在170~460℃范围内选择去应力退火温度。总则是材质细密时采用温度较低，粗料则采用较高温度。当物料直径相等时，有些材料的强度较高，韧性稍差，那么温度就可以稍微提高。油调质弹簧钢丝卷绕弹簧温度稍高于碳素弹簧钢丝卷和钢丝卷。

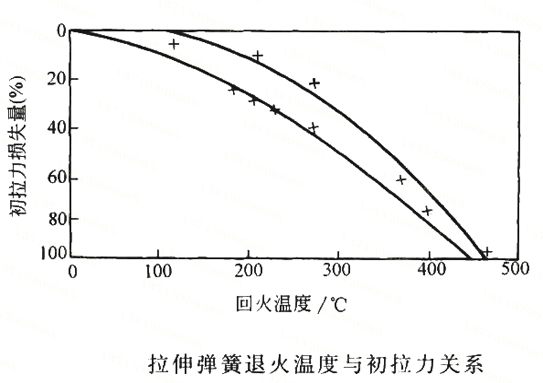

　　螺杆拉簧去应力退火温度和保温时间对弹簧初拉力影响较大，温度低、时间短时保持的初拉力较大；图3-17是测试退火温度和初始拉力关系的数值。通常选择温度为200~300℃，保温20~30min为宜。如果需要更多的初拉力，就可以把温度降低到180℃。应该注意的是，螺杆拉伸弹簧的初拉力应该以卷簧控制为主，去应力退火温度仅起辅助作用。

　　螺旋式、扭簧的二次去应力退火温度应比一次低20℃左右，并可缩短保温时间。

　　通常，经过抛丸处理的弹簧，其去应力退火温度在180~220℃，保温时间20~30min。

　　如果需要使用去应力退火方法对弹簧进行调节，其温度应该比一般介绍的温度高20℃左右。
