弹簧发生淬火裂纹的部位
引起弹簧淬火裂纹的部位大致是一定的,截面形状突变、尖角、缺Π、孔穴、模型接线飞边等部位易发生淬火裂纹,这意味眷“形状不合理定会发生淬火裂纹”,下面试举数例:

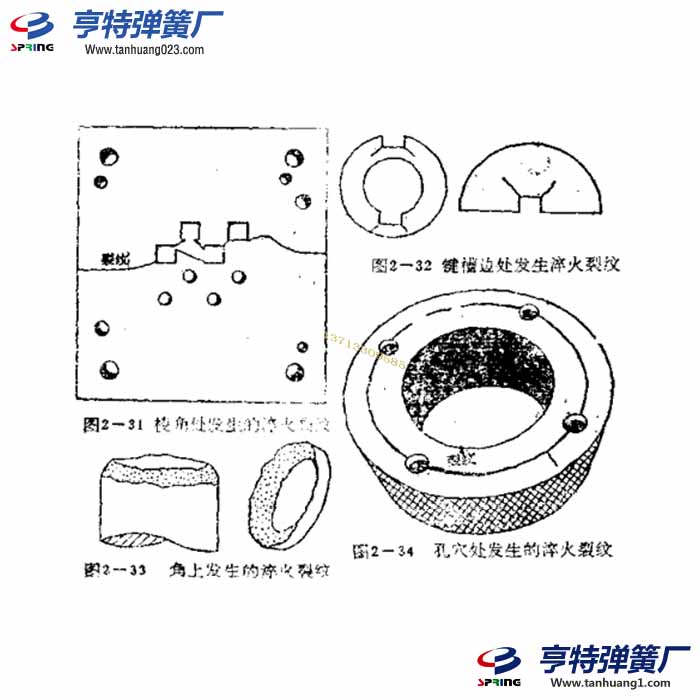

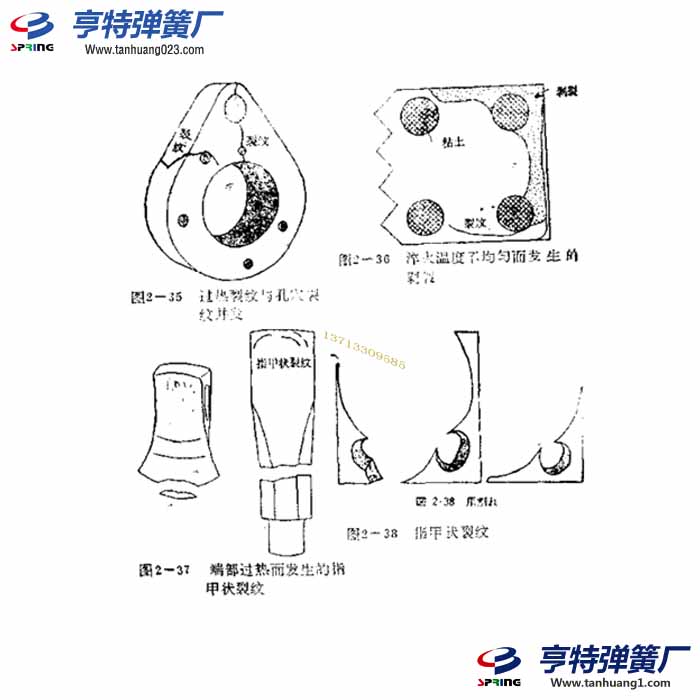

图2一--27及图2一28表示戴面形状突变处发生的淬火裂纹:图2一29~图2一31表示尖角处发生的淬火裂纹:图2一32表示键榴边发生的淬火裂纹:图2一33表示边角上发生的火裂纹:图2--34表示孔穴部位发生的淬火裂纹:图2-35是过热裂纹和孔穴裂纹合并发生的例子;图2--36是淬火温度不均写所发生的剥裂;图2一37及图2-38是指甲状裂纹,它是薄壁及棱角处过热面产生的淬火裂纹。
