弹簧过热和淬火裂纹

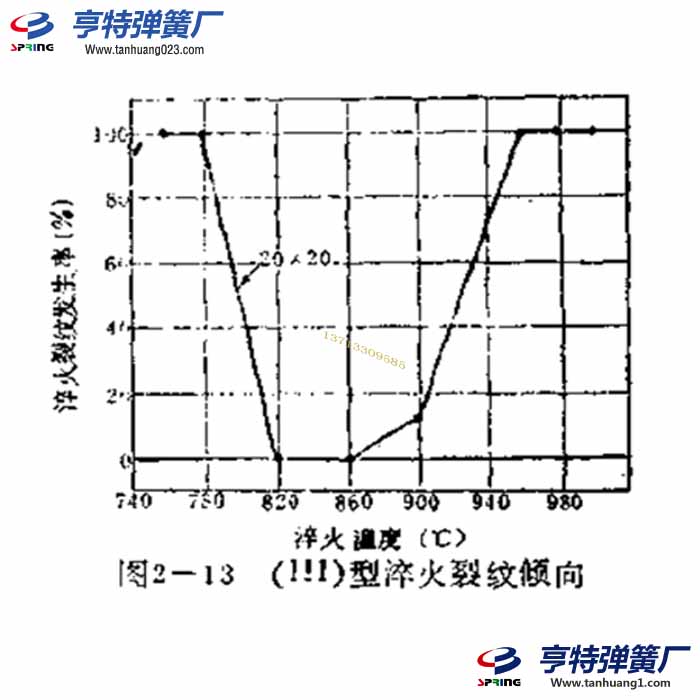

弹簧加热到超过预定的淬火温度（奥氏体化温度)的操作叫敝过热。虽然健热混度随钢种的不同而异，但如加热到超过预定的奥氏体化温度150C以上，就可以叫做过热。通常碳钢及合金钢在950以上加效:工具钢及高碳铬轴承钢在1000艺 以上加热，就可叫做选热。

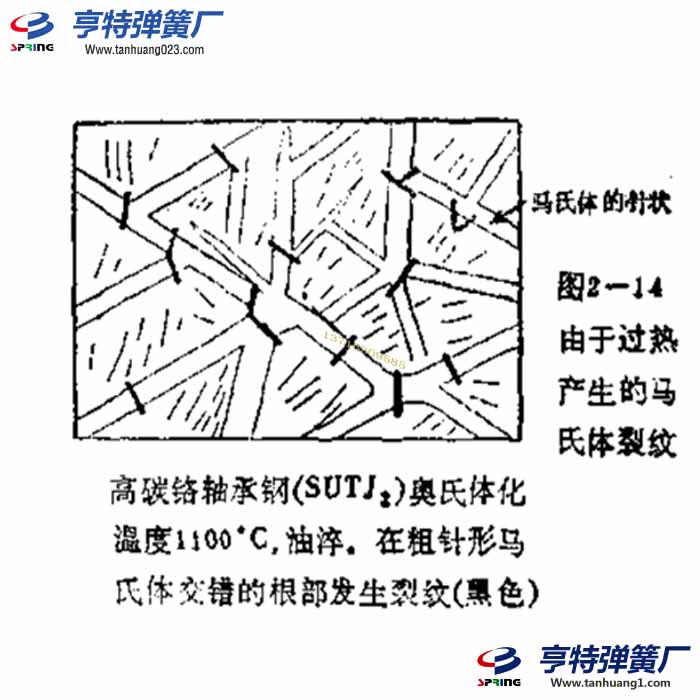

一旦过热，奥氏体断续淬火:还是进行分级淬火都不能防止淬火裂纹。也就是说，过热是发生淬火裂纹的首要原因。在热处理现场中，淬火裂纹多的原因之一就是过热。发生过热的频率以重油炉最高，以下顺序为:电炉、盐浴炉、真空炉、发生淬火裂纹的频率高低也符合上述顺序，即重油炉最易发生淬火裂纹，真空炉不大容易发生淬火裂纹。过热容易发生在零件的薄壁处、尖端处、锐角处等部位。这些部位也是淬火裂纹的多发部位。应谈记住:过热不仅使钢材报废，而且也是发生淬火裂纹的诱因。
