弹簧准解理断裂机理
对准解理断裂的机理尚不十分清楚，可以认为是在马氏体中由于淬火及相变应力。可能存在一妙高张应力区域，甚至原来就存在微裂纹。此外，定向析出的E碳化物、孪晶马氏体的中脊等，在受外力作用时都容易哭开成为裂纹源。如图5-4所示。随着应力的增加小裂纹在准解理面内以台阶的方式扩展形成河流花样图5-4（b）。由于马氏体中，存在大量位错及孪晶，阵严重扭曲，同一晶粒内部马氏体片之间的空问位向有一定差异；裂纹在晶粒内部扩展比较困难。裂纹在点阵严重扭曲的晶粒内部扩展时一，彼此相邻的边界处发生较大的塑性变形以撕裂的方式连接，形成撕裂棱，或形成微孔聚合的韧窝.有时甚至形成韧窝带，见图5-4（c）。

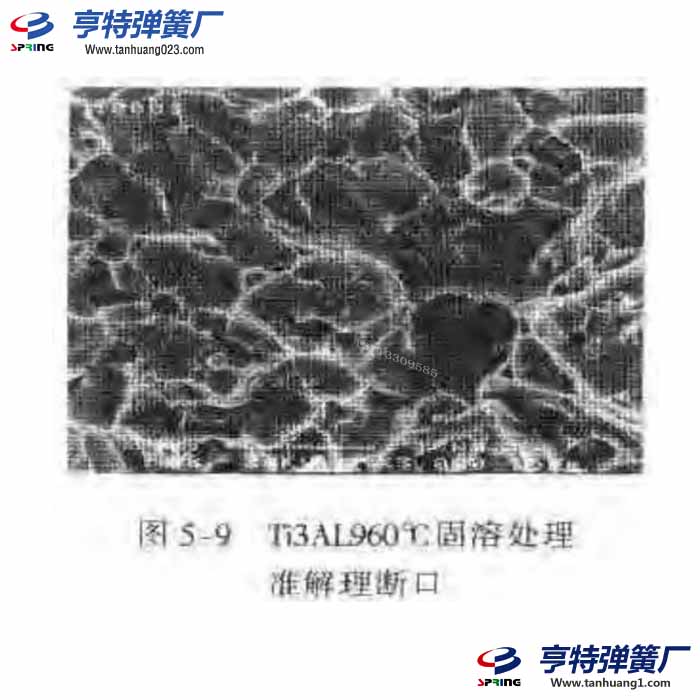

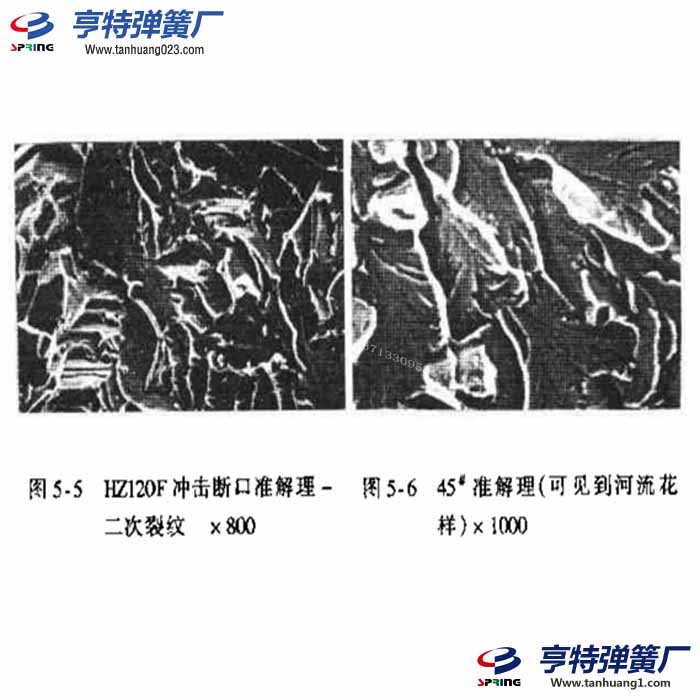

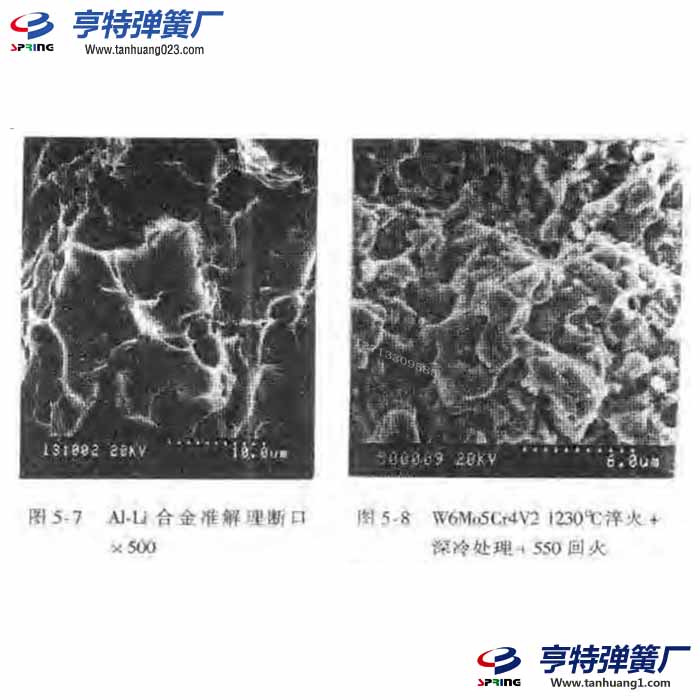

在机械零件的断口中，经常遇到的是准解理断口，但较多的是准解理与其它断裂的混合断口

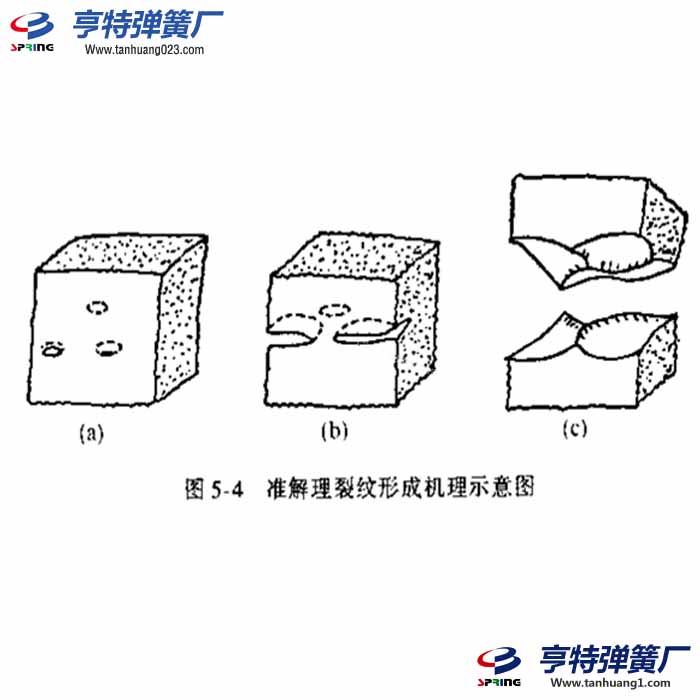

(a)准解理裂纹的萌生（b)准解理裂纹的扩展(c)通过撕裂的方式连接形成撕裂棱
