东莞弹簧厂,汽车弹簧,小弹簧,压缩弹簧
弹簧

你现在的位置:主页 > 弹簧设计 > 弹簧回火脆性和非回火脆性弹簧疲劳断裂

弹簧回火脆性和非回火脆性弹簧疲劳断裂

弹簧回火脆性和非回火脆性弹簧疲劳断裂

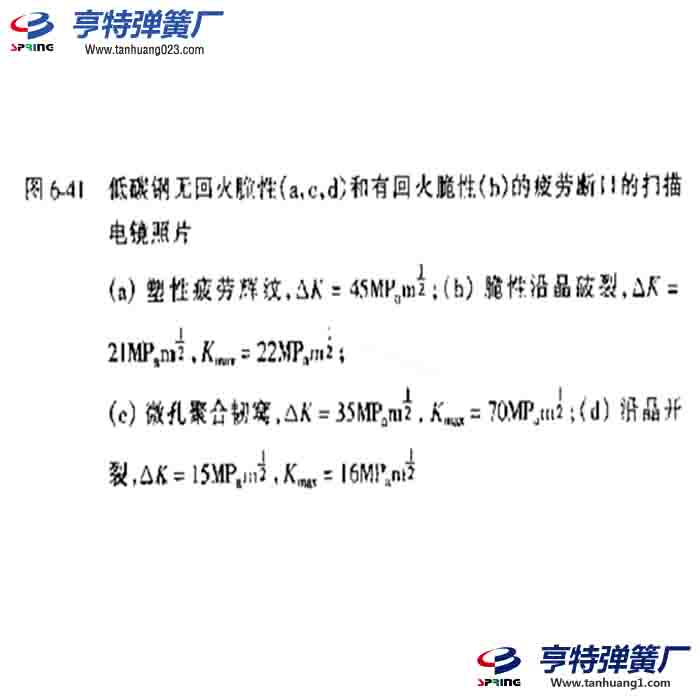

  Knott等研究了同一弹簧在回火脆性和非回火脆性下的疲劳断裂。结果表明,当无回火脆性试件的平均应力较低时,弹簧疲劳断裂均表现出似是而非的塑性疲劳裂纹。参见图6-41 (a)。如果平均压力相对较高,酒窝模式与静态负载出现断裂特征,如图6-41 (c),减少裂纹生长速率、晶间断裂模式再次出现,如图6-41 (d)。回火脆性的样品,除了疲劳发光线条,脆弱的晶间裂纹沿原奥氏体颗粒出现骨折,且分布在整个扩展区域的裂缝上,如图6-41 (b)所示,随着Knm的增加,沿晶间开裂小区域数量增加。在高氮钢中,还观察到沿晶断裂或解理断裂模式分布在疲劳辉光中间。试验结果表明,在△K值相同的情况下,具有静载荷断裂特征的疲劳裂纹,如沿晶裂纹、解理裂纹、韧窝裂纹等,均有较高的裂纹扩展速率,且扩展速率均不稳定。


浏览了此产品的用户还浏览了

联系我们

联系人:吴小姐

手机:137 9886 4197

电话:0769-89773531

传真:0769-22668793

邮箱:tanhuanght@163.com

地址:广东省东莞市东城区温塘广场路119-125号
