氢脆断口的形貌特征
严格地说，氢脆不是一种独立的断裂机制，氢只是有助于某种断裂机制的进行。在体心立方金属及合金中，当氢有利于解理断裂时，形成氨脆解理。当氢吸附在晶界时则形成沿晶断口。氢有利于微孔时形或韧窝断口。

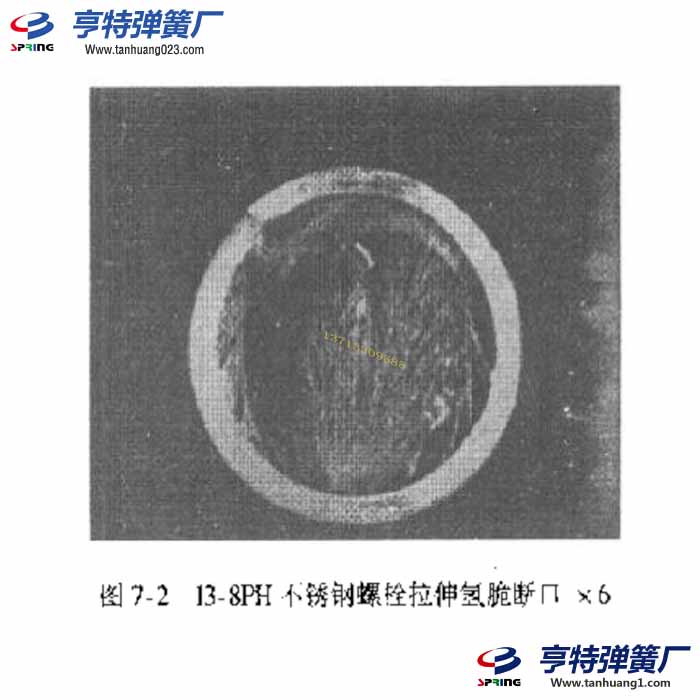

氢脆断口的宏观形貌特征是典型的脆性断口，断口：有放射线花样或有结晶状颗粒，见图7-2。断口平齐，无塑性变形，断口具有金属光泽。一般断口由两个区域组成，一个区域为氢脆断裂区--氢脆裂纹亚临界扩展区，另…个区域为瞬时断裂区，图7-3是40CrNiWA钢螺钉氢脆断口，断裂起源于外螺纹根部，源区有几个辐射台阶，旱粗糙颗粒状；瞬时断裂区是占断口总面积三分之二的纤维平断口区及45剪切唇区。
在大截面锻件的断口上可以看到白色的圆形或椭圆形亮斑-白点（见第二节）。在小型零件或丝材断口边缘上可观察到白色亮环,例如镀锌弹簧发生氢脆断裂时,在断ㄩ边缘附近断面上的光亮区域系因氢脆造成的小断裂面。
