东莞弹簧厂,汽车弹簧,小弹簧,压缩弹簧
弹簧

你现在的位置:主页 > 弹簧设计 > 淬火温度(奥氏体化温度)和淬火裂纹

淬火温度(奥氏体化温度)和淬火裂纹

淬火温度(奥氏体化温度)和淬火裂纹
  淬火温度(奥氏体化温度)和淬火裂纹

  一般认为,淬火温度高,容易发生淬火裂纹,这主要跟弹簧钢的淬透性,郎跟弹簧钢的淬透深度有美。淬火温度与淬火袭纹发生率之间的关系有王种类型:()淬火温度越高,淬火裂纹的发生率越高(主要是小型零件):(2)淬火温度越高,淬火裂纹的发生率越低(主要是大型零件);(3)介于上述两种之闻的中间型(主要是中等尺寸的零件),这种类型的弹簧钢随着淬火湿度的升高裂纹发生率发生变化,当升至某一温度时,淬火裂纹的发生率降低,但若高于这一温度,淬火裂纹的发生率重新增高.现将淬火裂纹的三种炎型定性地表示于图2一10中。

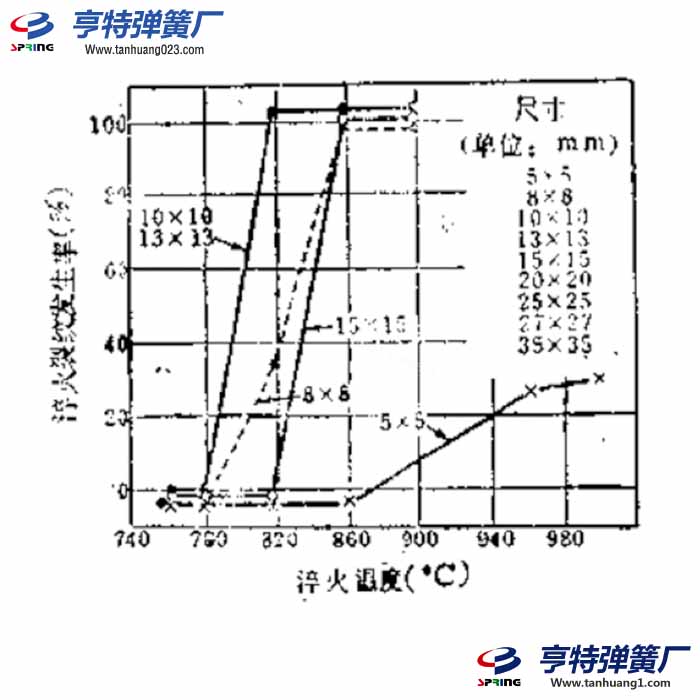

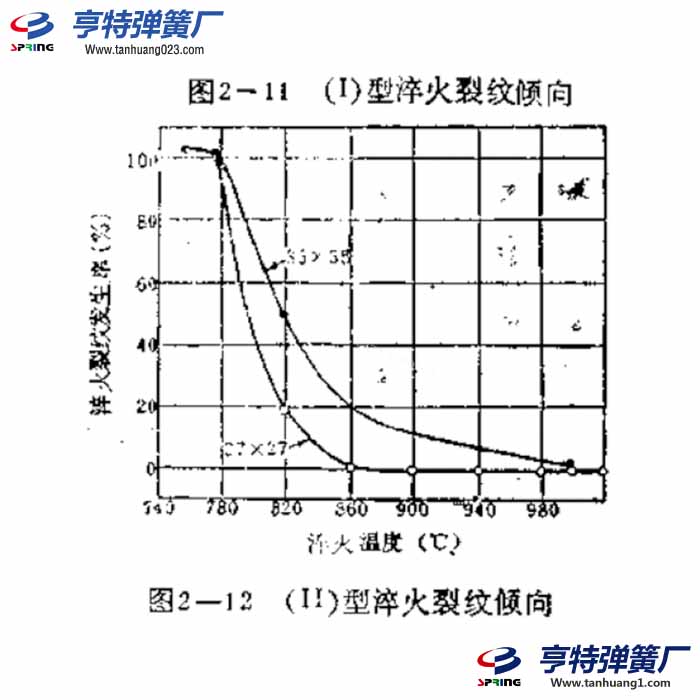

  图2一11~图2一13是含碳量为1,0免 和1.3凭弹簧钢伪5~35 毫米方形试样,水淬时淬火温度和淬火裂纹发生率的试验结果。图 2一11的情况属于(I)型,它表示淬火温度越高,淬火裂纹越易发生。尺寸小于20×20毫米的试样可淬透到中心,即属子无心淬火类型。这时发生纵裂纹。图2一21是截面尺寸较大的情犹,中心部位未被淬透,即属于有心淬火的类型。在这种情况下,淬火温度越高,淬火裂纹发生率感低。这时的裂纹呈甲状.但当淬火温度低,心部硬度HRC<46时.

  易于发生淬火裂纹:淬火温度高,且心部硬度HRC>46时,则稚于发生淬火裂纹,图2--13是用20×20毫米试样试验的结果,这时淬火湿度过低所以也容易发生淬火裂纹,而用中等的淬火温度则不发生淬火裂纹。这是因为淬火温度低就会成为有心淬火,即属于(I)型:而淬火温度高,则成为无心淬火,因此变成(I)型。

  这样一来,当属于无心淬火类型时。应尽量降低淬火温度(奥氏体化温度),以防止纵裂纹产生:当属于有心淬火类型时,应控制心部硬度(使HRC>46),即通过提高淬火温度,防止指甲状裂纹产生。


浏览了此产品的用户还浏览了

联系我们

联系人:吴小姐

手机:137 9886 4197

电话:0769-89773531

传真:0769-22668793

邮箱:tanhuanght@163.com

地址:广东省东莞市东城区温塘广场路119-125号
