弹簧淬透性和淬火裂皱
一般淬透性好的弹簧钢，也就是易于淬透的弹簧钢容易发生淬火裂纹。而淬透性相同的弹簧钢，含碳量低者淬火裂纹发生较少。
弹簧钢的淬透性常用符号D，表录。所谓D就是理想条件下淬火时的淬透临界直。就是尽河能快的冷却时，淬透到中心(中心部含50%的马氏体组织)的最大直径D越大，淬透性越好。Dt值随弹簧钢的含碳量、合金元亲、晶粒大小的变化而异。

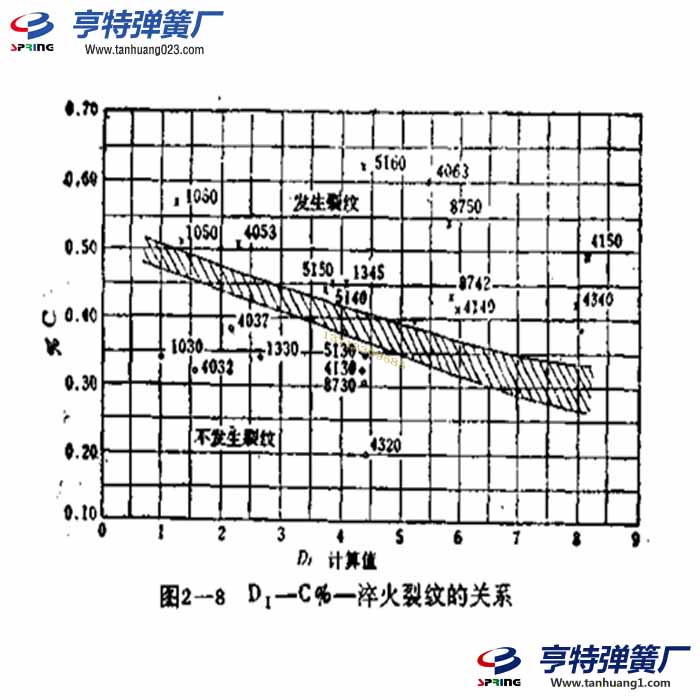

图2一80示出D，一C必一淬火裂纹的关系，其中所有的弹簧钢都是从900C进行油淬的(油湿为27C)。
[例] 把含0.49C，0.25%Si,0.7% Mn，1.0% Cr、0.3%N的弹簧钢进行油淬时，淬火裂纹是否发生(晶粒度为8)？
计算这种弹簧钢的D，:D-2.7英寸，若同0.4见C一并考虑，可不必担心淬火裂纹的发生。
s.Ms和点淬火裂纹淬火时过冷奥氏体开始转变为马氏体的湿度称为Ms点( Martensite start point)，过去曾叫做A点。弹簧钢的Ms点呵根据其化学成分计算:Ms点(℃C）-552一350Y‰C一4>劳.In 35X苑V一-20×% Cr-17XfNi-10xpoCu一10x %Mo-5×% +15X%~·+30x咖A1+0X%S

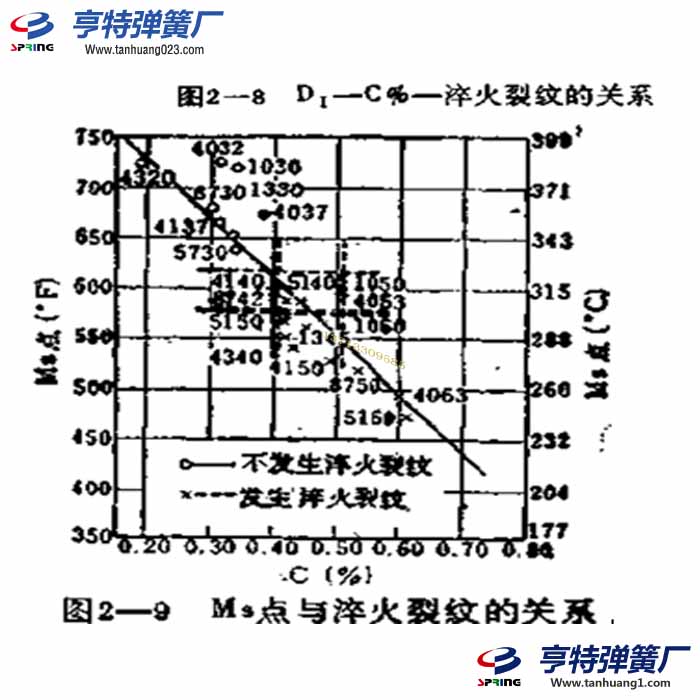

Mf点(℃)=Ms-215(土i5C)一般认为，Ms点越低的，越易引起淬火裂纹.图2一9①示出Ms点与淬火裂纹的关系，该图是SAE(AISI)各销种的试验结果。图中0表示不发生淬火裂纹，×表示发生淬火裂纹。如图所表明的那样，如果C
