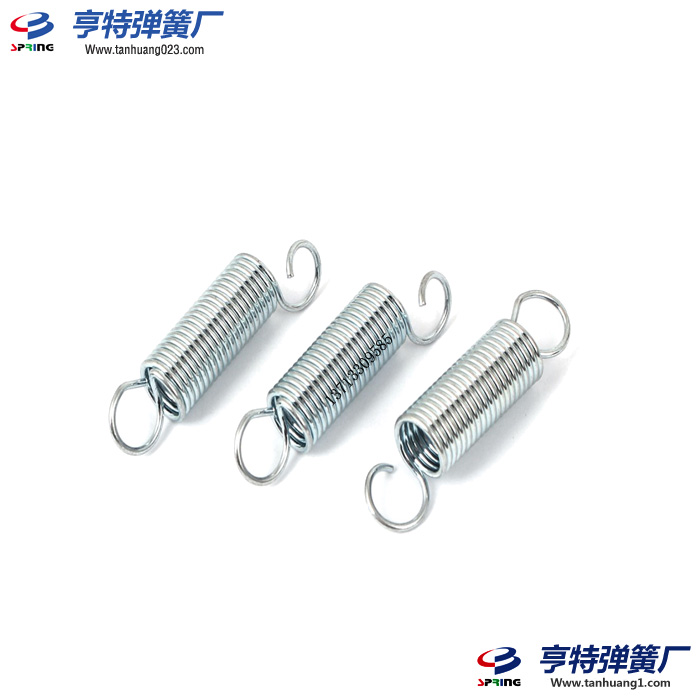

拉伸弹簧弹力、刚度计算公式

拉伸弹簧弹力、刚度计算公式
1.拉伸弹簧一已知自由长度,弹簧刚度和初始拉力时,某一工作长度负荷的计算公式如下:
P=(Rx F)+I.T.
P是指负荷(磅);
R是指弹簧刚度(磅/英寸);
F是指距自由长度的变形量;
I.T.是指初拉力。
例如:已知自由长度为1英寸、刚度为6.9磅/英寸和初始张力为0.7磅,工作长度为1.500英寸时,负荷计算公式如下:
P= [6.9 x(1.500-1.000)l+0.7= (6.9x 0.500) +0.7= 3.45+0.7= 4.15磅

2.如何计算刚度一弹簧刚度是指使弹簧产生单位变形的负荷,可通过以下步骤测试:
1>弹簧变形约为最大变形的20%(自由长度藏去压并高度)时,测量弹簧负荷(P1)及弹簧长度(L1)。
2>弹簧变形不超过最大变形的80%时,测量弹簧负荷(P2)及弹簧长度(L2)。务必确保弹簧长度为L2时任意两个簧圈(闭合收口除外)都
没有发生接触。
3>计算刚度(R)(磅/英寸)R=(P2-P1)/(L1-L2)
