发条弹簧设计制作分类

发条弹簧设计制作分类

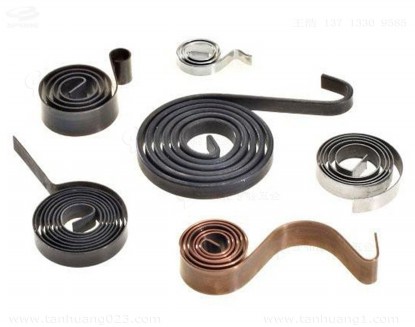

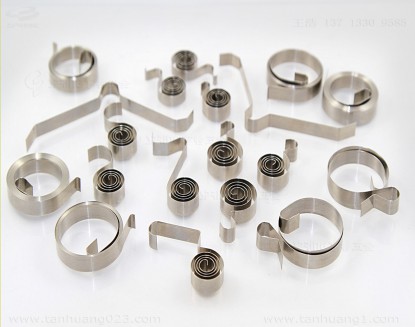

什么叫发条弹簧?

发条簧又名(卷)弹簧 螺旋线在一个平面内的弹簧,弹簧是将材料绕制成平面螺旋形的一种弹簧,弹簧一端固定,另一端作用扭矩后材料材料受弯曲力矩,产生弯曲弹性变形,因而弹簧在自身平面产生扭转。其变形角的大小和扭矩成正比,具有高扭力,与多角度之扭转力距故运用于长时间作功之机构,具有不易疲劳之特性,其运用类似扭簧。

发条弹簧应用?

  运用类别大致应用钟表、记录仪器、机动玩具、卷尺、汽车起动马达、收纳线盒等。

发条弹簧分类?

  1  变径螺旋发条弹簧:它用于一些特殊场合,变径发条弹簧的材料一般为圆截面材料,而且大部分承受发条载荷。

  2  片类发条弹簧:这种发条弹簧的材料为发条弹簧用带材(或板材),在专用设备或通用压力加工机床上,通过相应的模具加工出来的。片发条弹簧、波形发条弹簧、轻型发条弹簧的材料厚度较薄,而中型或大型蝶簧的材料厚度则往往较厚,这类发条弹簧的用途也很广泛。

  3  在安装空间受到限制时,常采用矩形截面材料的发条弹簧,因矩形截面材料制造的发条弹簧可以在相同的空间和相同的变形量之下获得较大的负荷。这类发条弹簧与圆截面材料的发条弹簧相比,在同样的空间,他的截面积大,因此它吸收的能量也大,它可用于重型机械、冲压模具或刚度特别大的发条弹簧。

  4  蝶形发条弹簧尺寸小、重量轻,广泛用于缓冲、避振等场合,并在冲压模、阀类离合器紧固件以及石油和地质工程机械上获得普遍应用。

  5  中凸形螺旋发条弹簧由于两端较小的簧圈能嵌入到中间圈之中,所以可获得较大的变形量。例如有些中凸形汽车制动器发条弹簧,平时一直处于并紧状态,打开汽车阀门,发条弹簧恢复变形,带动制动器对汽车进行制动。理发用的推子也是利用中凸形螺旋发条弹簧这一特点,在有效的空间获得较大的变形和应力。

  6  蜗卷螺旋发条弹簧与圆锥螺旋发条弹簧的作用相似,它承受压力吸收的能量大,由于制造困难,仅用于受空间限制的特殊情况。平面蜗卷发条弹簧圈数较多,变形量较大,能储存较大的能量,多用于压紧发条弹簧和仪器仪表中的储能元件。

  7  板发条弹簧可用单片发条弹簧钢板或多片叠加而成,其缓冲和减震性能好,尤其是多板发条弹簧的减震性能强,主要用于汽车、拖拉机和铁道车辆的悬挂装置。

  8  不等节距螺旋发条弹簧主要用于摩托车及小型客车的悬架发条弹簧和高速发动机气门发条弹簧等。在同一件发条弹簧上同时既能满足变形量小时刚度小,又能满足变形量大时刚度大的要求。不等节距发条弹簧恰好能满足这些特殊要求。

  9  扭杆发条弹簧实际上是一根受扭矩作用的用弹性材料制成的直杆,它的单位体积变形能量大,主要用于各种车辆的悬挂装置。

  10  环形发条弹簧由带有内锥面的外圆环和带有外锥面的内圆环配合而成,内外圆环的对数根据承受载荷的大小和变形的要求来决定。环形发条弹簧有很高的减振能力,主要用于重型设备和缓冲装置。

发条弹簧材质?

  发条弹簧一般选用55Si2Mn、60Si2MnA、55SiMnVB、55SiMnMoV、60CrMn、60CrMnB、302、316等牌号的扁钢带。

发条弹簧的设计特点?

发条弹簧是用细长弹簧材料,绕制成平面螺旋线形的弹簧。弹簧一端固定,另一端作用扭矩后,材料受弯曲力矩,产生弯曲弹性变形,因而弹簧在自身平面内产生扭转。其变形角的大小与扭矩成正比

  发条弹簧的卷绕成形比较简单,它的刚度较小,一般在静载荷下工作。由于卷绕圈数可以很多,变形角大,具有在较小体积内储存较多的能量的特点。材料载面形状可以是长方形的单体积储存能能力较大,用得较多

  平面发条弹簧根据相邻各圈接触与否,分为非触形和接触形两类。它们的用途,特性和设计计算方法都有所不同

  非接触形发条弹簧在工作中各圈均不接触,常用来生产反作用力矩。例如用于电动机电刷的压紧弹簧和仪器、钟表中的游丝等均属于这一类

  接触形发条弹簧的相邻各互相接触,圈数较多,可储存较大的能量,常用来作为各种仪器或钟表机构中的原动机

发条弹簧的制作?

发条弹簧制作前需要根据其使用环境,频率,力学性能等多方面因素去确定材料及其生产工艺。制作步骤包含:评诂,备料,卷制,热处理,再加工等。根据发条弹簧的使用,它的成型方法也不尽相同。需根据实际情况而定。

在哪里可以定做发条弹簧?

亨特弹簧,东莞发条弹簧厂,15年专注发条研发生产,技术领先,专业订制发条弹簧,恒力弹簧,涡卷弹簧,不锈钢发条,定力发条,涡卷发条,卷簧等精密发条,咨询,王先生13713309585
