Creo怎么画异形压缩弹簧

　　Creo怎么画异形压缩弹簧

　　

Creo怎么画异形压缩弹簧

　　利用螺旋扫描，估计都会这里就不多说

　　

Creo怎么画异形压缩弹簧

　　利用相交 + 包络 + 投影来绘制异形弹簧

　　

Creo怎么画异形压缩弹簧

　　相交画法　　

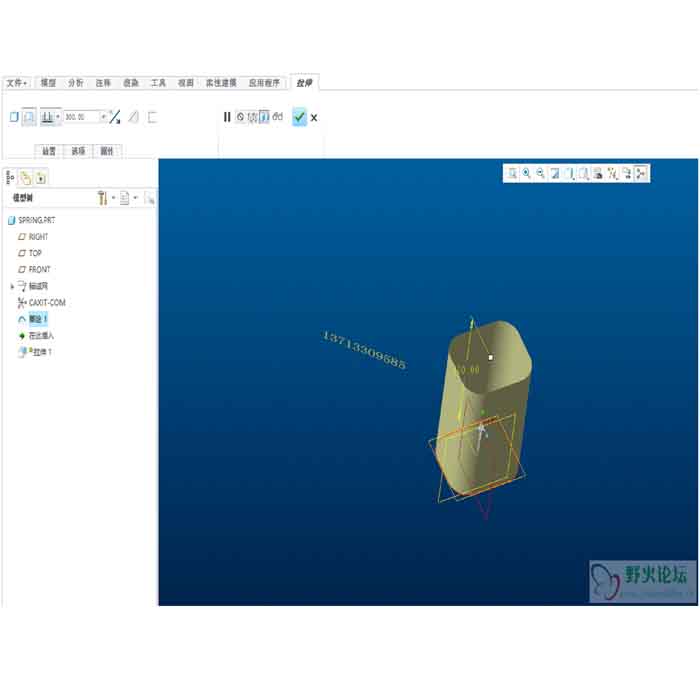

　　a.现草绘异形弹簧的轮廓，拉伸（高度为弹簧的高度）为曲面

　　

Creo怎么画异形压缩弹簧

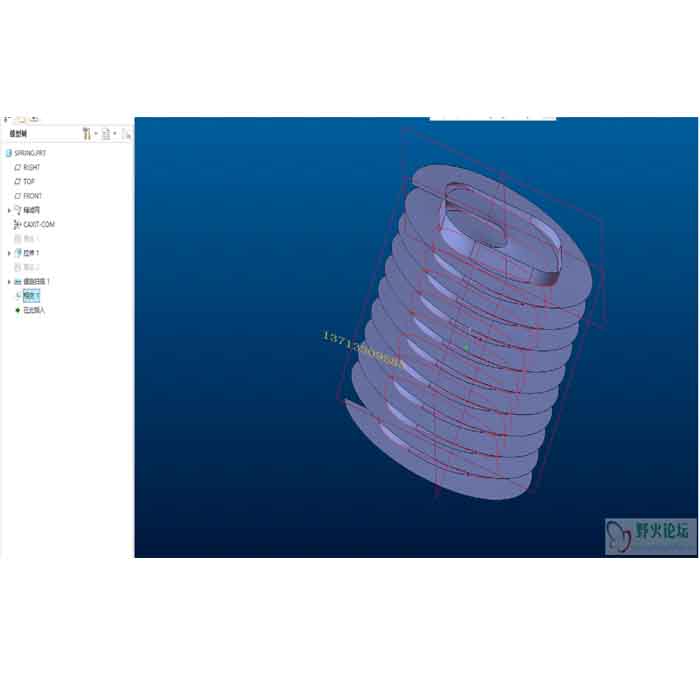

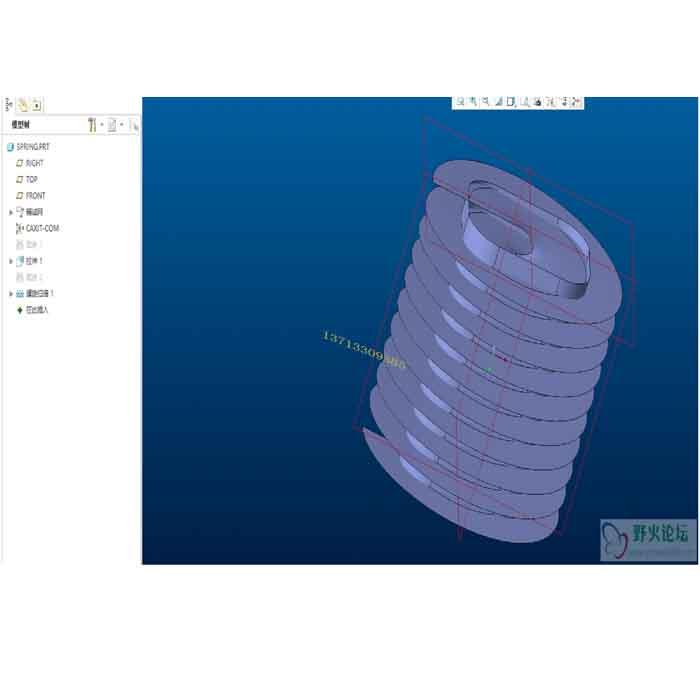

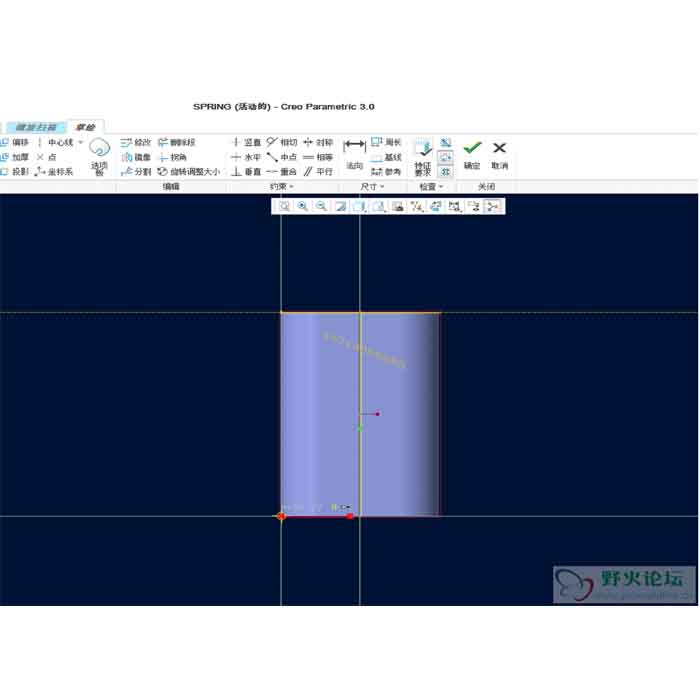

　　b.以轮廓中心做螺旋扫描，扫描截面为面，扫描为面；

　　

Creo怎么画异形压缩弹簧

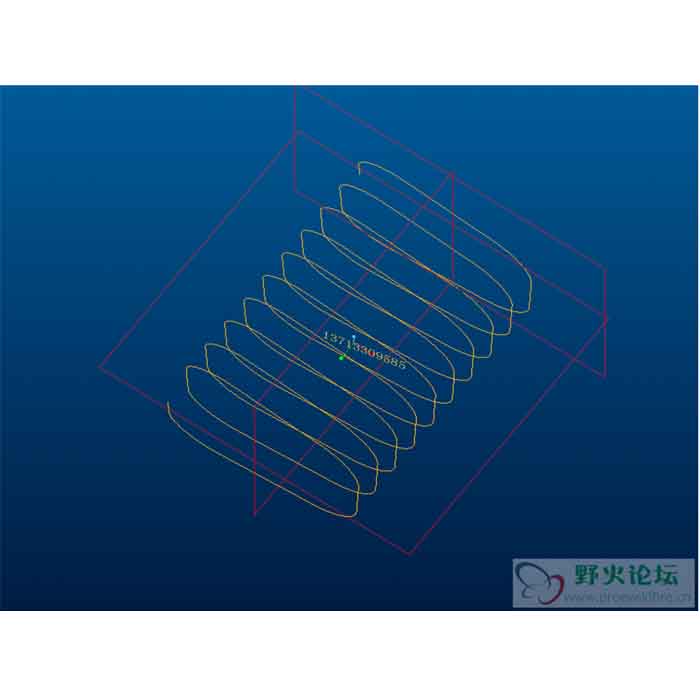

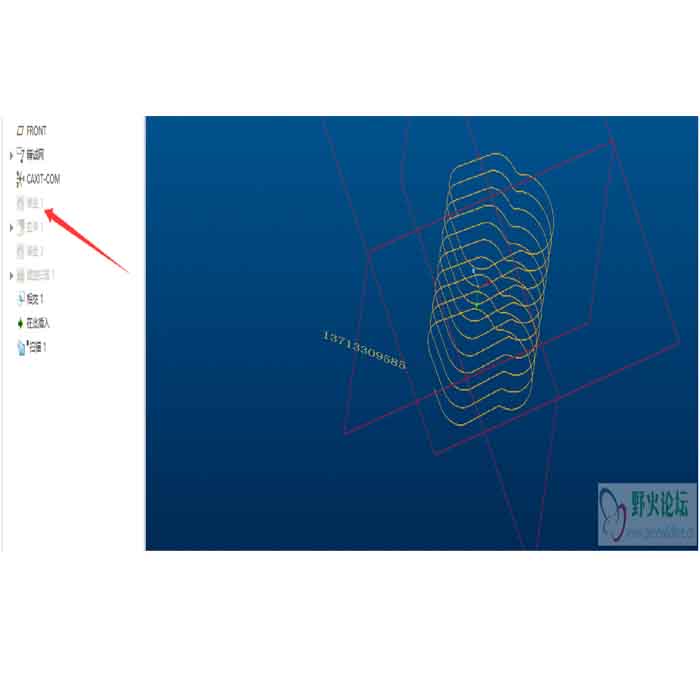

　　c.选择扫描面与拉伸的曲面，选择相交命令得出轨迹线（相交轨迹线）

　　

Creo怎么画异形压缩弹簧

　　d. 对轨迹线进行扫描得出你需要的弹簧

　　

Creo怎么画异形压缩弹簧

　　要改变弹簧形状您可以对草绘轮廓进行调整，得出不同形状的弹簧；
　　
