圆柱螺旋压缩弹簧加工

圆柱螺旋压缩弹簧加工

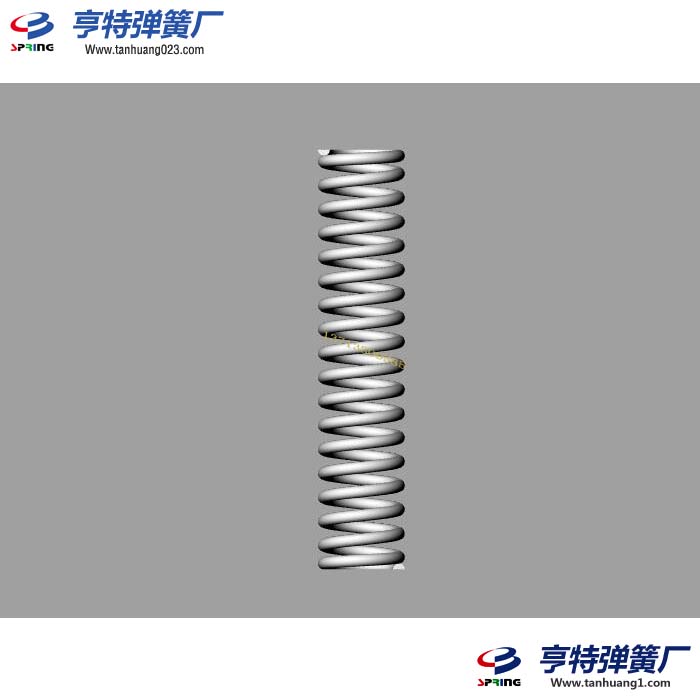

  ​圆柱螺旋压缩弹簧


  压缩弹簧(简称压簧)是承受向压力的圆柱螺旋压缩弹簧,它所用的材料截面多为圆形,也 有用矩形和多股钢萦卷制的,弹簧一般为等节距的,压缩弹簧的圈与圈之间有一定的间隙,当受到外载荷时弹簧收缩变形,储存形变能。



  圆柱螺旋压缩弹簧压缩量


  圆柱螺旋压缩弹簧在强压随时随着截荷的增加,弹簧材料表面切应力也逐渐增大,直至超够材料的弹性极限而发生塑性变形,而靠近芯部也会逐渐达到材料的弹性极限,卸载后,由于受材料外层塑性变形的影响不能完全恢复原状,产生残余变形。



  这样的弹簧工作时材料心部应力增大,表层应力减小,这种应力的变化可充分发挥材料的潜力,正常的弹簧在设计时一般都会考虑弹簧的极限变形量,不会超过弹簧的极限应力,材料的许应切应力不同,弹簧所受截荷类别不同,弹簧许用应力也不同。



  具体计算可按弹簧受轴向截荷时的变形和切应力的计算公式,如果小于极限值,弹簧可压并,如果大于极限值,以极限值为最大压缩量,超出极限值弹簧将产生永久变形。



  针对此情况,我们可以采用弹簧的立定或是全压处理,提高弹簧的压缩量。弹簧经过立定处理、强压处理后自由高度要降低。为了使弹簧达到规定的自由高度,在进行卷制高度需要预留出变形量,在立定或全压处理后弹簧自由长度会比直接绕制的弹簧自由长度要高一些,同时弹簧的压缩量也就越大。



  圆柱螺旋压缩弹簧压缩比


  圆柱螺旋压缩弹簧压缩比=压缩后长度/自由形状长度。除特别要求外,正常情况弹簧的压缩量越小越好。压缩量大的弹簧其使用寿命及弹簧的抗应力衰减性能都会相应的变差。应此圆柱螺旋压缩弹簧压缩比应根据实际使用情况去设定。


  压缩弹簧弹力计算公式

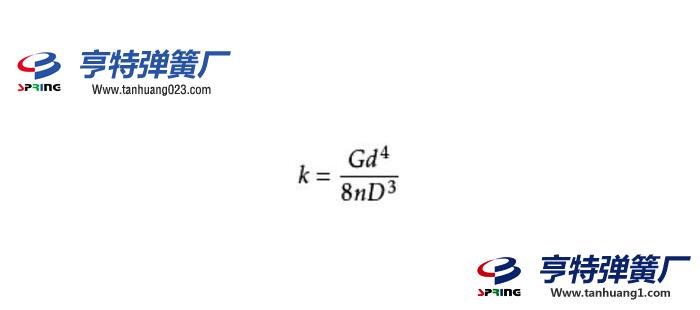

  关于压缩弹簧弹力计算公式的相关资料, 压缩弹簧 弹力的计算公式如下:



  上面公式里每项代表的含义为:



  G = 剪切弹性模量[MPa, psi](G值大小为:钢丝8000,不锈钢7200);



  d = 线径 [mm, in];



  n = 合理圈数 [-];



  D = 中心直径 [mm, in];



  k = 弹簧系数 [N/mm, lb/in]。



  压缩弹簧的规格尺寸务必由材料、线径、中心直径、合理圈数、弹簧总长、工作高度、规定力度这种参数组成。假如对力度没有非常规定的弹簧,能够不出示弹簧的工作高度和规定力度的参数。


  弹簧3D制图


  弹簧3D制图纸件有UG、CAD、3DMAX、PRO/E、Solidworks(SW)等,弹簧3D制图的软件有很多,但弹簧的画法都基本相同。我公司可协助客户设计计算弹簧产品。并可根据要客户要求出设计资料及3D和平面图纸。
