锥形弹簧图纸设计手册

锥形弹簧图纸设计手册

锥形弹簧图纸设计手册

  锥形弹簧图纸设计手册

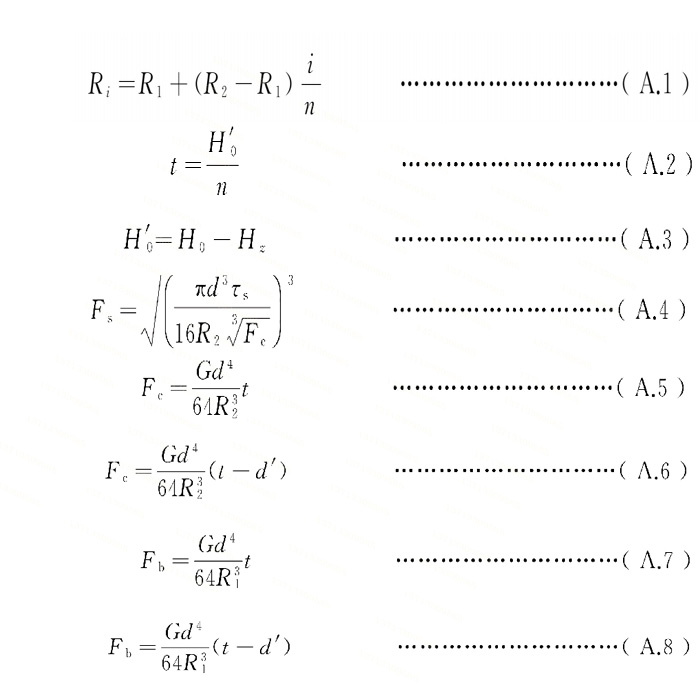

  等节距截锥螺旋弹簧相关计算公式:



  任意有效圈曲率半径R;按公式(A.1)计算,式中i-从小端算起任意圈的圈数序列。



  节距t按公式(A.2)计算,在公式(A.2)中截锥螺旋弹簧自由状态时有效圈之间高度按公式(A.3)计算。式中H,-截锥螺旋弹簧义承圈压并高度,按表A.3计算。



  试验负荷F,按公式(A.1)计算。



  1) 当截锥螺旋弹簧R2-Ri>nd时,公式(A.4)中初始触合时负荷Fc按公式(A.5)计算。



  2) 当截锥螺旋弹簧R2-R,



  压并负荷Fb:



  1) 当截锥螺旋弹簧R2-R,>nd时,按公式(A.7)计算。



  2) 当截锥螺旋弹簧R,-R,

锥形弹簧图纸设计手册

锥形弹簧图纸设计手册


如需查看全本,请联系客户索取对应资料。
