圆锥弹簧设计标准

圆锥弹簧设计标准

圆锥弹簧设计标准


  锥形弹簧设计标准



  锥形弹簧可以分为:

  a) 等节距截锥螺旋弹簧等节距截锥螺旋弹簧,螺旋线在底面上的投影为阿基米德螺旋线,有效圈的节距t是一个等量。b) 等螺旋角截锥螺旋弹簧等螺旋角截锥螺旋弹簧,螺旋线在底面上的投影为对数螺旋线,有效圈的螺旋角a是一个等量。它他的设计标准需满足如下:

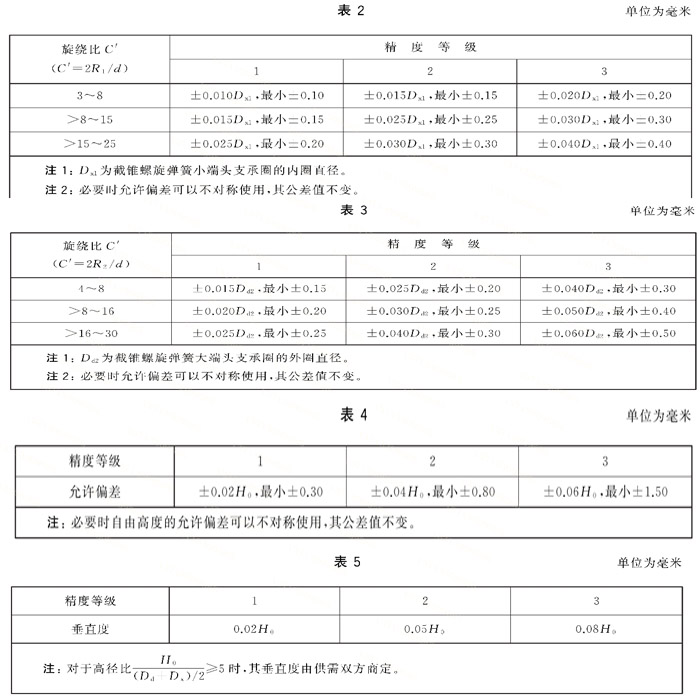

  尺寸参数及允许偏差

  小端内径以小端头R,为半径,0.75圈及以上的等圆圈的截锥螺旋弹簧,小端支承圈内径的允许偏差按表2的规定。以小端头R,为半径的起始点所形成的阿基米德螺旋线圈的截锥螺旋弹簧,小端支承圈内径的允许偏差按表2的规定。支承圈内径的尺寸按2R,-d计算。



  大端外径

  以大端头R2为半径,0.75圈及以上的等圆圈的截锥螺旋弹簧,大端支承圈外径的允许偏差按表3的规定。以大端头R:为半径的起始点所形成的阿基米德螺旋线圈的截锥螺旋弹簧,大端支承圈外径的允许偏差按表3的规定。支承圈外径的尺寸按2R,+d计算。



  自由高度

  自由高度H,的允许偏差按表1的规定。当截锥蝶旋弹簧有负荷要求时,自由高度的偏差作为参考。



  垂直度

  两端面经过磨削或者大端面经过磨削的截锥螺旋弹簧,在白由状态下截锥螺旋弹簧小端圈的外圆素线对大端支承面的垂直度按表5的规定。两端面未经磨削的截锥螺旋弹簧垂直度不考核,需要时由供需双方商定。


圆锥弹簧设计标准

如需要详细资料,可联系客服索取。


相关产品推荐:

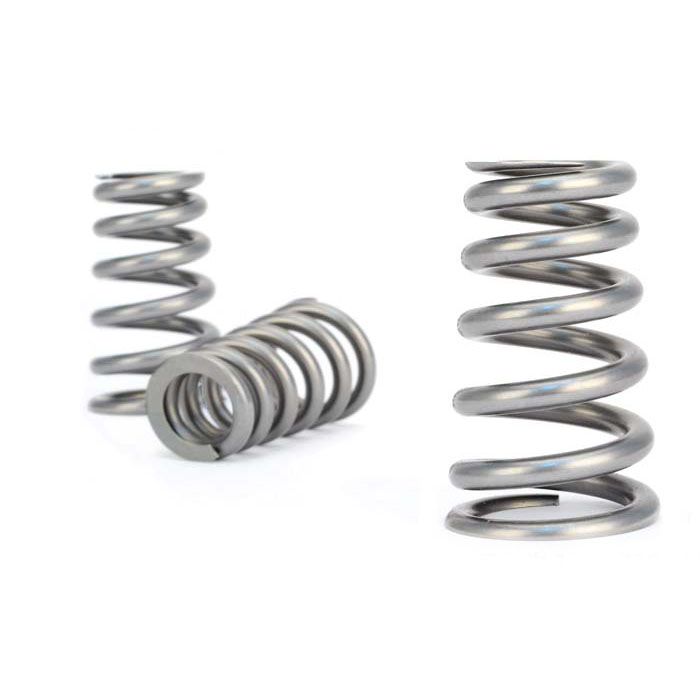

锥形弹簧
