  圆锥形螺旋压缩弹簧设计公差



  圆锥形螺旋压缩弹簧设计公差按GB/T 30817-2014标准实施,标准有三个公差等级可根据需要选取。需要注意的是,公差精度要求越高,生产成本相应也就越高,应此需选择最合适的,而不是精度最高的就是最好的。

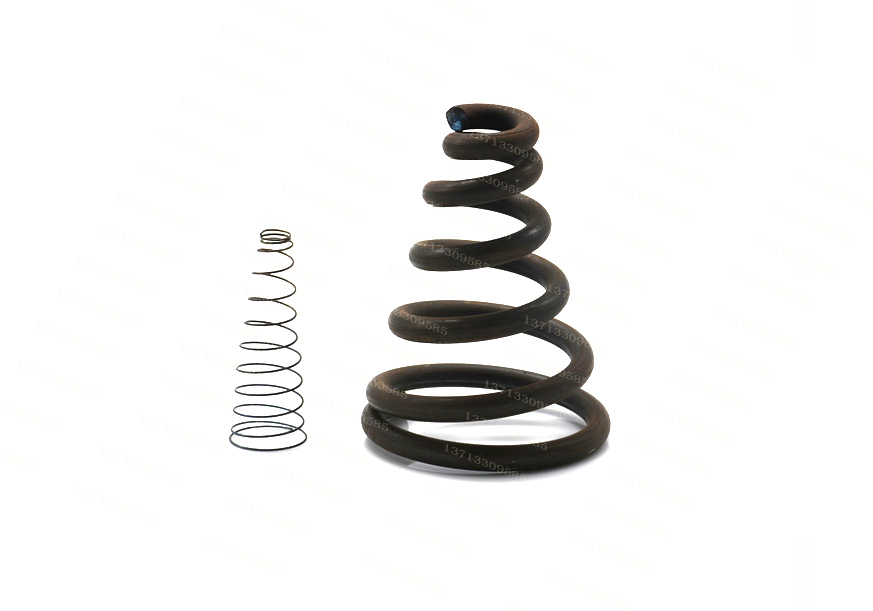

锥形弹簧

锥形弹簧


  小端内径

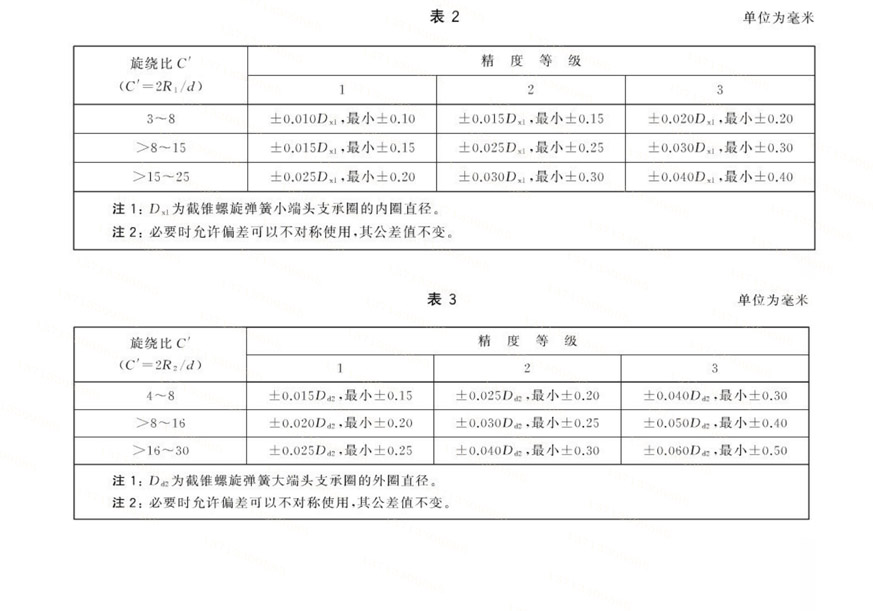

  以小端头R,为半径,0.75圈及以上的等圆圈的截锥螺旋弹簧,小端支承圈内径的允许偏差按表2的规定。以小端头R,为半径的起始点所形成的阿基米德螺旋线圈的截锥螺旋弹簧,小端支承圈内径的允许偏差按表2的规定。支承圈内径的尺寸按2R,-d计算。



  大端外径

  以大端头R,为半径,0.75圈及以上的等圆圈的截锥螺旋弹簧,大端支承圈外径的允许偏差按表3的规定。大端头R,为半径的起始点所形成的阿基米德螺旋线圈的截锥螺旋弹簧,大端支承圈外径的允许偏差按表3的规定。支承圈外径的尺寸按2R,+d计算。



  自由高度

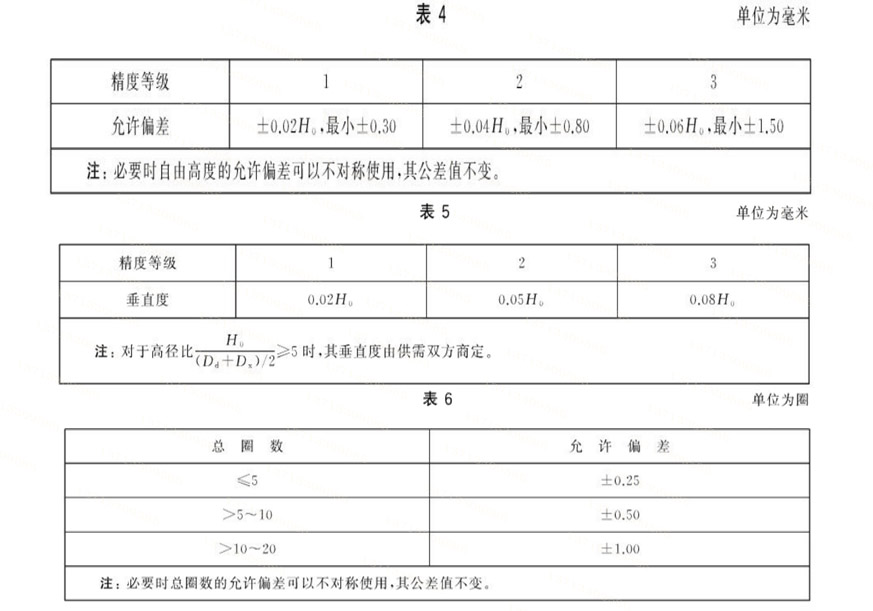

  自由高度H,的允许偏差按表4的规定。当截锥螺旋弹簧有负荷要求时,自由高度的偏差作为参考。



  垂直度

  两端面经过磨削或者大端面经过磨削的截锥螺旋弹簧,在自由状态下截锥螺旋弹簧小端圈的外圆素线对大端支承面的垂直度按表5的规定。两端面未经磨削的截锥螺旋弹簧垂直度不考核,需要时由供需双方商定。



圆锥螺旋压缩弹簧的设计公差

  平行度

  有特殊需要时,两端面经过磨削的截锥螺旋弹簧平行度偏差由供需双方商定。



  总圈数

  截锥螺旋弹簧总圈数n,的允许偏差按表6的规定。当有负荷要求时,总圈数作为参考。有特殊要求时,由供需双方商定。



  节距

  等节距截锥螺旋弹簧的节距供制造时参考,不作为验收依据。



  螺旋角

  等螺旋角截锥螺旋弹簧的螺旋角a供制造时参考。在图样中需要标注时,可以将其换算成节距来标注,但不作为验收依据。
