锥形,中凸,中凹等变径螺旋弹簧有心卷制 弹簧制造厂
锥形螺旋弹簧有心轴卷制,单卷绕在锥形心轴上。因弹簧底部和上端回弹量不同,在制芯时应考虑对圆锥角的校正。所述心轴圆锥角小,可不刻制螺旋线沟槽,圆锥角大的心轴,应刻成与弹簧螺旋线相对应的沟槽,并将金属丝卷绕于沟槽内.保证弹簧的成型精度。
中凸、中凹螺旋弹簧有一种心轴卷制,它是把金属丝绕在与弹簧形状相同的心轴上缠绕而成。制作心轴时,大、小端回弹的估计值应该不同。

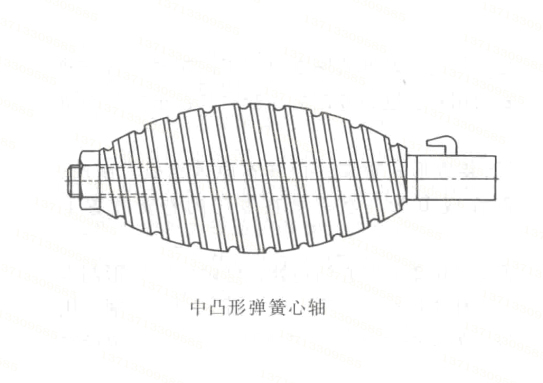

中凸弹簧应采用组合式轴卷。组合式心轴是由若干个不同大小的薄片拼在一起,中间用销轴或者螺栓。当弹簧卷曲完成后,松开销轴或螺栓,将心轴拆下方能取下工件,图为此类心轴的示意图。中凸弹簧心轴结构复杂,制造困难,使用不方便,特别是在间隙时弹簧圈更是如此,因此这种弹簧应用较少。

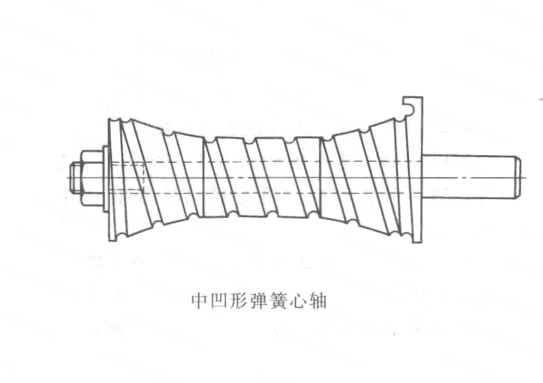

中凹型弹簧的心轴是由两个对称轴组成。它的对接方式,可穿在心轴上用螺栓固定,或用榫头连接,如图所示。
圆锥形,中凸,中凹螺旋弹簧都比较麻烦,在批量生产中尽量采用自动卷绕。
