压缩弹簧

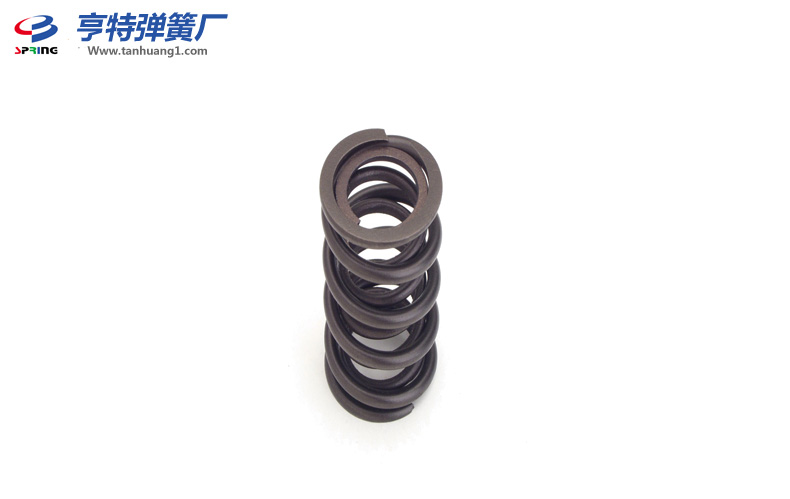

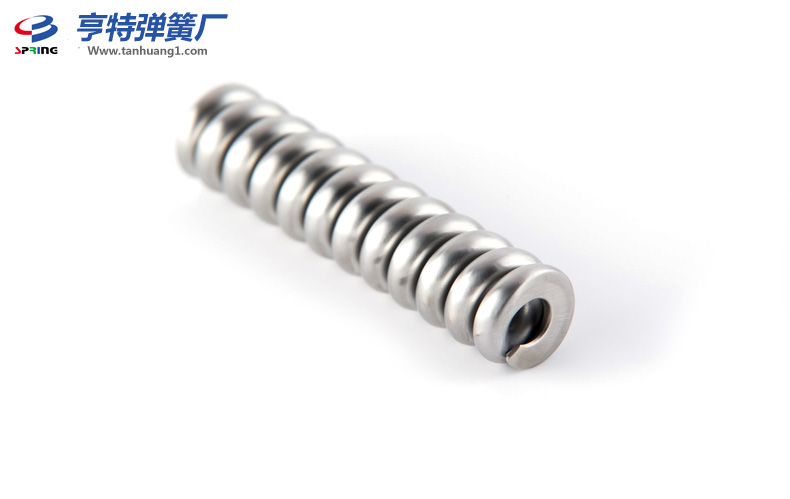

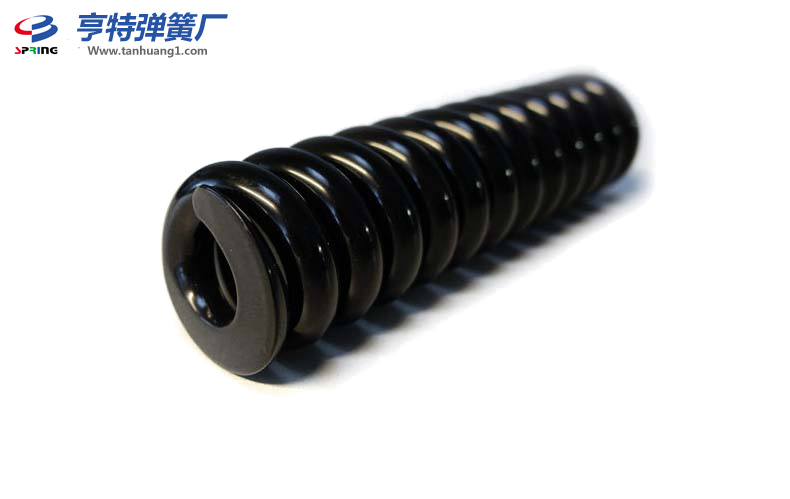

圆柱螺旋压缩弹簧，英文名cylindrical helical compression spring。是指承受压缩力的圆柱螺旋弹簧，用弹簧钢丝绕制成的螺旋状弹簧。结构简单、制造方便、用途最广。
压缩弹簧类型

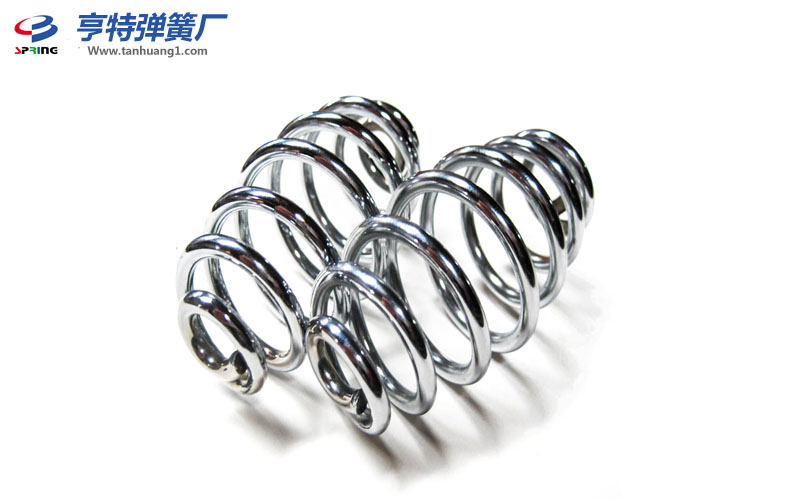

1、压缩弹簧按外型可分为：圆柱形、圆锥形、中凸形和中凹形以及少量的非圆形等
按节距可分为：普通压缩弹簧；变径压缩弹簧（变径压缩弹簧也包含有：圆柱形、圆锥形、中凸形和中凹形以及少量的非圆形）。
2、按螺旋线方向可分为：左旋弹簧；右旋弹簧。
3、依弹簧使用条件分为：
Ⅰ类：受交变载荷作用次数在＞106次以上，属于无限寿命计算范畴，应进行疲劳强度计算;
Ⅱ类：受交变载荷作用次数在103~105次之间、受冲击载荷，属于有限寿命计算范畴;
Ⅲ类：受交变载荷作用次数在＜103次以下，属静载强度计算范畴。
压缩弹簧参数
圆柱螺旋压缩弹簧的部位、名称、规格：
簧丝直径：d，表示弹簧的钢丝直径。
弹簧外径：D0，表示弹簧的外直径。
弹簧内径：D1，表示弹簧的内直径，D1=D-2d。
弹簧中径：D2，表示弹簧的平均直径，D2=D-d。
节距：t，除两端支承圈外，表示相邻两圈的轴向距离。
有效圈数：n、支承圈数n2和总圈数n1
支承圈：为使弹簧受力均匀，两端并紧且磨平。并紧磨平的各圈仅起支承和定位作用，称为支承圈。弹簧支承圈有1.5圈、2圈及2.5圈三种，常见为2.5圈。
弹簧展开长度L：用于缠绕弹簧的钢丝长度。
弹簧的刚度：载荷增量与变形增量之比，即产生单位变形所需的载荷，称为弹簧的刚度
弹簧的特性线：载荷与变形之间的关系曲线称为弹簧的特性线。
压缩量：弹簧工作时下压的高度
弹簧设计
不同的弹簧有不同的设计方法，这里为主要介绍下圆柱压缩弹簧设计方法。弹簧设计初要对产品的性能有一个预期的了解，提前预判应用哪些类型的弹簧，然后再向这种类型的弹簧去设计安装参数和进行载荷计算。
1、弹簧选材
首先要明白弹簧的工作环境，根据实际工作的环境来选择弹簧材料
|
材料 |
温度范围 |
性能 |
|
60Si2CrA |
-40～200 |
较高疲劳强度，弹性好，可制汽轮机汽封弹簧、调节弹簧等。 |
|
50CrVA |
-40～210 |
疲劳性能好，抗高温，用于重要的螺旋弹簧，用于疲劳性能严格的弹簧如阀门弹簧等。 |
|
70 |
小于120 |
耐热性不好，承受动载和疲劳载荷能力低，用于温度不高的小型弹簧和不太重要的大弹簧。 |
总结：阀门油动机弹簧箱弹簧推荐使用材料：60Si2CrA-4、50CrVA-4
2、弹簧选型
不同形式的弹簧细微功能不同，根据弹簧特性先择合适的形态

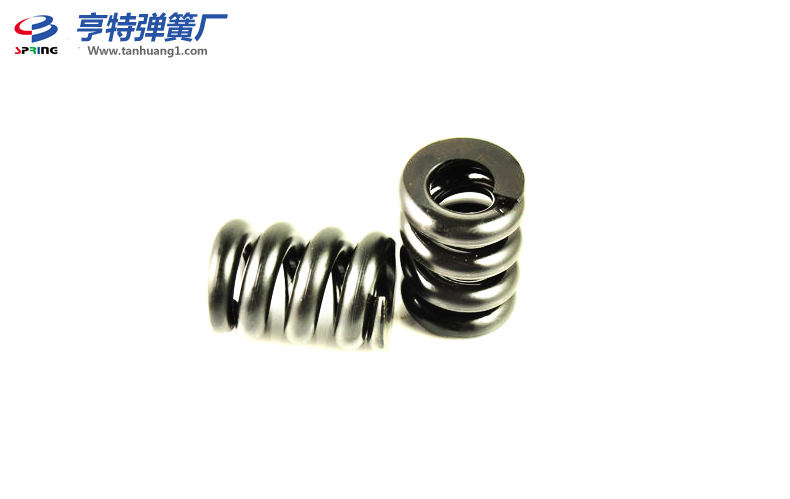

（1）圆形截面圆柱螺旋压缩弹簧：特性线呈线性，刚度稳定，结构简单，制造方便，应用较广，在机械设备中多用作缓冲、减振以及储能和控制运动。
（2）矩形截面圆柱螺旋压缩弹簧：矩形与圆形截面材料的压缩弹簧相比，在同样的空间条件下用材多，故吸收的能量也大，适用于空间位置小或受冲击载荷作用的场合。其特性线接近于直线，刚度更接过于常数。但矩形截面圆柱螺旋压缩弹簧生产成本相对很高。
（3）组合弹簧的设计：当设计承受载荷较大，且安装空间受限制的圆柱螺旋压缩弹簧时，可采用组合弹簧。比普通弹簧轻，钢丝直径较小，制造方便。
3、弹簧计算
弹簧的设计有很多的工具或是软件都可以实现常规的计算，如我司网站上也有在线的弹簧计算器。参照实例按步骤代入数据，系统会自动计算出结果。根据结果可反复代入数据进行优化设计，直到计算出最合适的参数。虽然计算工具有很多，但基础的公式还是有必要知道的，压缩弹簧的计算公式如下：
K=Gd4/8/n/D3
上面公式里每项代表的含义为：
G = 剪切弹性模量[MPa, psi]（G值大小为：钢丝8000，不锈钢7200）
d = 线径 [mm, in]
n = 有效圈数 [-]
D = 中心直径 [mm, in]
k = 弹簧系数 [N/mm, lb/in]
这个公式是弹簧刚度的计算公式，刚度乘以工作行程（弹簧的压缩高度）就等于这个弹簧的工作载荷。通过上式，我们可以得出，压缩弹簧的参数必须由：材料、线径、中心直径、有效圈数、弹簧总长，工作高度，需求力度这些参数组成。如果对力度没有特别要求的弹簧，可以不提供弹簧的工作高度和需求力度的参数 。
弹簧规格
压缩弹簧规格型号标记格式如下：
名称代号 型式代号 –线径X弹簧中径X弹簧高度-精度代号 旋向代号 标准代号 材料牌号-表面处理
式中线径截面的尺寸参数如是正方形或是长方形时，d的表达式为 （长度X宽度）
圆柱螺旋压缩弹簧的名称代号为Y，弹簧在端圈形式上分为A型(两端圈并紧磨平）和B型(两端圈并紧锻平）两种。
圆柱螺旋压缩弹簧标记示例：
YB型弹簧，线径Φ30mm，弹簧中径Φ150mm，自由高度300mm，制造精度为3级，材料为60Si2MnA，表面涂漆处理的弹簧(可以是左旋或右旋，要求旋向时，需注出LH或RH)。
标记为：YB 30×150×300 GB/T 2089-2003
YA型弹簧，线径Φ1.2mm，弹簧中径Φ8mm，自由高度40mm，制造精度为2级，材料为B级碳素弹簧钢丝，表面镀锌处理的弹簧。
标记为：YA 1.2×8×40-2 GB/T 2089-2003 B级
压缩弹簧画法
现在画图的软件非常多，如：UG、SW、PROE、CAD等。但无论怎么画最终都需要在图纸上体现出来，应此这里主要介绍弹簧在图纸上的画法

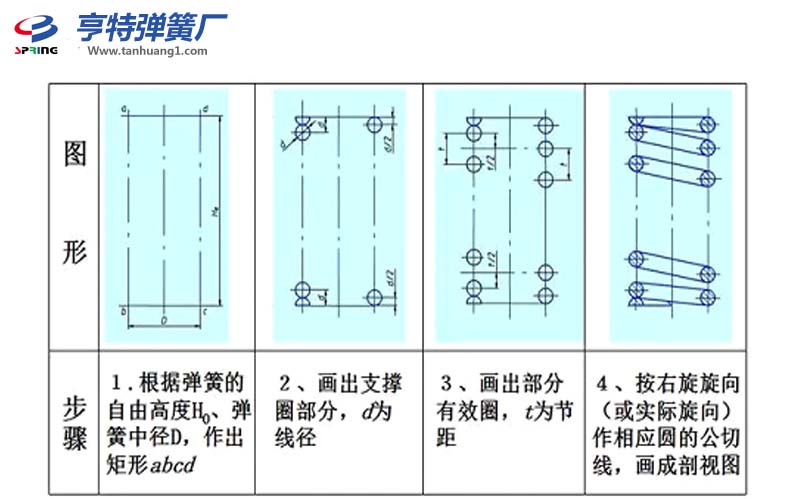

圆柱螺旋压缩弹簧CAD的画法

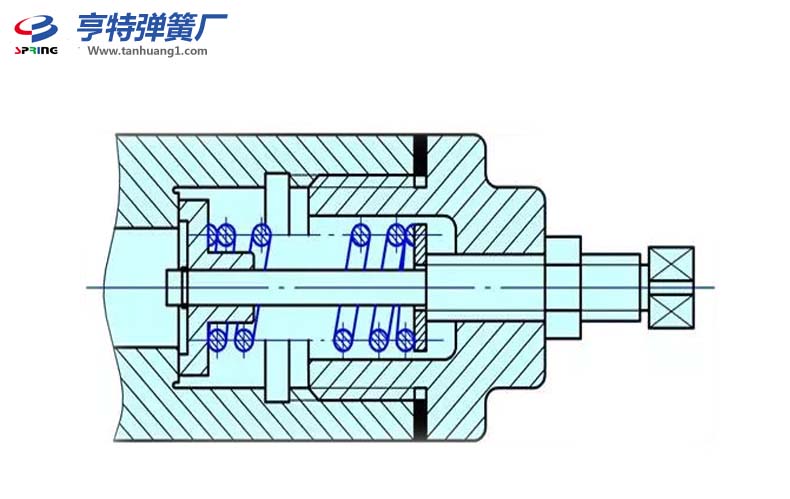

弹簧在装配图中的画法，机件被弹簧遮挡的轮廓一般不画，未被遮挡的部分画到弹簧的外轮廓线处或弹簧中径处。
弹簧用途
缓冲或减振，如破碎机的支撑弹簧、车辆的悬架弹簧和减震弹簧等;
机械的储能，如钟表、仪表和自动控制机构上的原动弹簧;
控制运动，如气门、离合器、制动器、压缩器和各种调节器上的弹簧;
测力装置，如弹簧称和动力计上的弹簧。
弹簧生产
压缩弹簧生产厂家众多，由于入门级别低厂家之间加工水平也参差不齐，采购弹簧时需根据需求选择适当的弹簧加工厂家，例如，有力度要求的弹簧，生产厂家却没有相关的测试仪器，加工的弹簧品质就不好保证了。其次不同地区间由于每个地区的工业发展方向不同，各大地区间弹簧加工厂家生产的弹簧品类也会不同。如新疆、西藏、甘肃等地区的弹簧厂，它们主要加工重工业为主的弹簧，其设备也是加工大型弹簧为主的大型机器。如果用这种机器生产小型弹簧，那弹簧的价格也会高的离谱。同样，东莞弹簧厂、深圳弹簧厂、江苏弹簧厂则以中小型精密弹簧为主，如采购大型重工业用弹簧的话，这些地区的弹簧厂家也只有去别的同行厂家采购了。因此批发采购弹簧时如果选择不当，虽然都是弹簧厂家直销弹簧的价格也会上升很多。
弹簧标准- 标准（国家标准）
GB/T 1239.2－1989 冷卷圆柱螺旋压缩弹簧 技术条件
GB/T 1239.3－1989 冷卷圆柱螺旋扭转弹簧 技术条件
GB/T 1239.4－1989 热卷圆柱螺旋弹簧 技术条件
GB/T 1239.6－1992 圆柱螺旋弹簧 设计计算
GB/T 1973.1－2005 小型圆柱螺旋弹簧 技术条件
GB/T 1973.2－2005 小型圆柱螺旋拉伸弹簧 尺寸及参数
GB/T 1973.3－2005 小型圆柱螺旋压缩弹簧 尺寸及参数
GB/T 2087－2001 圆柱螺旋拉伸弹尺寸及参数（半圆钩环型）
GB/T 2088－1997 圆柱螺旋拉伸弹（圆钩环压中心型）尺寸及参数
GB/T 2089－2009 圆柱螺旋压缩弹簧（两端并紧磨平或锻平型）尺寸及参数
GB/T 4142－2001 圆柱螺旋拉伸弹尺寸及参数（圆钩环型）
GB/T 2785－1988 内燃机气门弹簧技术条件
GB/T 2940－2005 柴油机用喷油泵、调速器、喷油器弹簧技术条件
GB/T 4036－1983 手表发条
GB/T 4037－1983 手表游丝
GB/T 1972－2005 碟形弹簧
GB/T 10867－1989 弹簧减振器
GB/T 13828－1992 多股圆柱螺旋弹簧
GB/T 9296－1988 地弹簧
GB/T 1805－2001 弹簧术语
GB/T 1358－1993 圆柱螺旋弹簧尺寸系列
JB/T 6655－1993 耐高温弹簧技术条件
JB/T 10416－2004 汽车悬架用螺旋弹簧 技术条件
JB/T 10417－2004 摩托车减震弹簧 技术条件
JB/T 10418－2004 气弹簧设计计算
JB/T 6653－1993 扁钢丝圆柱螺旋压缩弹簧
JB/T 6654－1993 平面涡卷弹簧 技术条件
JB/T 7366－1994 平面涡卷弹簧设计计算
JB/T 8584－1997 橡胶—金属螺旋复合弹簧
JB/T 9129－2000 60Si2Mn钢螺旋弹簧 金相检验
JB/T 9127－2000 圆柱螺旋弹簧喷丸 技术规范
JB/T 3338.1－1993 液压件圆柱螺旋压缩弹簧 技术条件
JB/T 3338.2－1993 液压件圆柱螺旋压缩弹簧 设计计算
JB/T 8046.1－1996 压缩气弹簧
JB/T 8046.2－1996 可锁定气弹簧
JB/T 7367.1－2000 圆柱螺旋压缩弹簧超声波探伤方法
JB/T 7757.1－1995 机械密封用圆柱螺旋弹簧
JB/T 7283－1994 农业机械钢板弹簧技术条件
JB/T 50022－1994 农业机械钢板弹簧产品质量分等
JB/T 3383－1983 汽车钢板弹簧台架试验方法
JB/T 3782－1984 汽车钢板弹簧金相检验标准
JB/T 539－1984 汽车钢板弹簧销和吊耳技术条件
ZB T 06001－1988 汽车钢板弹簧喷丸处理规范
QCn29035－1991 汽车钢板弹簧技术条件
QC/T 29103－1992 汽车钢板弹簧质量分等规定
JB/T 53394－2000 碟形弹簧 产品质量分等
JB/T 3396－2000 液压件圆柱螺旋压缩弹簧 产品质量分等
